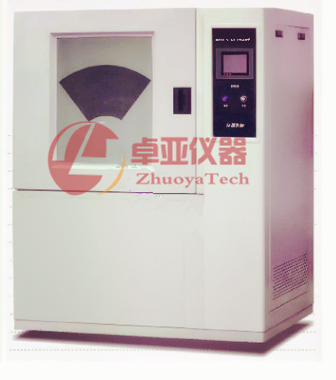

ZY-6084B砂塵試驗箱
用途: 該產品適用于各種汽車零部件做防塵及耐塵試驗,測試零部件包含有車燈、儀表、電氣防塵套、轉向系統、門鎖等。
本機符合IEC60529:2001, 60068-2-68 La2, GB2423.37-89(La2),GB4208-93,DIN40050-9, JIS D0207,ISO20653,SAE J575e,GB10485等標準,滿足防護等級IP5X、IP6X 標準,符合IECEE-CTL(測試實驗室委員會)IECEE-CB體系的設備要求
控制方式: 粉塵濃度即時監測,并可根據濃度變化自動補充粉塵。控制器可以切換吹塵方向,可分別對吹塵風機、粉塵振動和總的試驗時間進行單獨或集體的時間控制。吹塵風機時間自動交替進行,振動和停止振動時間自動交替進行。
依據不同的測試條件,具備一鍵式單獨控制程序操作
可保存試驗的設定值、采樣值及采樣時刻的時間;記錄時間不少于6個月,控制器可同時顯示和記錄溫度、濕度、風速
程序容量:不小于999個程序,每個程序最大999步,可設999個循環。程序可以鏈接。
時間設定:999小時59分59秒
附屬功能:故障顯示、報警以及原因、操作提示、自診斷功能;斷電保護功能;過載保護功能;保養手冊
箱內風速: 可調(通過變頻器自動調節)
試驗風速: 1~10m/s(可調整式)
試驗品壓力差: 等于大氣壓力或者低于大氣壓1.98KPa;
試驗箱內尺寸: W×D×H=1000mm×1000mm×1000mm;
Chnnel 1:(風道選擇一)
符合標準: JIS D0207(包括 F1、F2、F3、C1、C2)
沙塵類型:浮游沙塵型、垂直方向(從下向上)流塵型浮塵濃度:2kg/m3, F1:60000mg/m3以上、F2:3000mg/m3以上、F3:100mg/m3以上、C1:5000mg/m3以上、C2:100mg/m3以上
振擊時間:0~99H59M
試驗循環時間: 0~99H59M
Chnnel 2:(風道選擇二)
符合標準: DIN40050_9;GB4208
沙塵類型:垂直方向(從上向下)流塵型
滑石粉配比: 33%(小于等于32um)配合67%(大于32 um并且小于等于250um)
滑石粉用量:垂直方向流塵型: 2000g/m3
振擊時間:0~99H59M
試驗循環時間: 0~99H59M
測試范圍:
流塵 (IEC 60529-IP5X-6X)
C1≧5000 mg/m3 C2≧100 mg/m3
浮塵JIS (JIS D0207)
F1:≧60000 mg/m3 F2:≧3000 mg/m3
F3:≧100 mg/m3
流速:5~ 10m/s
測試盤:SUS#304不銹鋼網
機器結構:
內部:SUS#304不銹鋼板
外部:SECC 鋼板+2660粉體烤漆處理 (噴塑鋼板)
測試盤:SUS#304不銹鋼,測試盤帶通電接口
易于使用的全尺寸門與刮灰器
配置工業吸塵器,用于換塵
配置真空泵抽負壓裝置,以及流量計
密封式不進塵鼓風機 1/ 2 HP 2部
內調整,BOSCH精密氣壓調壓裝置 3組
照明設備使用新式 PL 型省電型日光燈 1組
熱線式抗靜電吸附、粉塵干燥裝置 1套
內箱附振動式灰塵濃度均勻器4只
采全透式觀測窗口,檢視方便(附粉塵刮除器) 1只
50mm 通電測試口,附膠塞 1只
流塵管件全可拆式設計,方便清理 1套
浮塵系統采用手提式密封皿;具收集功能,拆裝簡易 1只
濾袋式內箱均壓平衡裝置 1只
電路及控制系統 :
1.主控制器采PLC 7” 彩色人機界面,屏幕觸控式;可做試驗程序規劃。
2.PLC復合人機界面控制,可做作動時間、休息時間及通電時間設定。
3.可于接口中規劃多組試驗程序,每組中又可任意設定所需之動作,操作方便。
4.于運轉中若有出現各種故障訊號,皆會以文字記錄、顯示,以方便維修。
5.觸控式設定、數字直接顯示,所有條件完全由微電腦自動鎖定。
6.?dāng)?shù)字式自動變頻風速控制,風速控制精確。
7.?dāng)?shù)顯式溫度,分辨率 0.1℃ 。溫度范圍15 ~ 35℃ 1只
8.?dāng)?shù)顯式濕度,分辨率 0.1%RH。濕度范圍25 ~ 75%RH 1只
9.進口防塵式電子式溫濕度感知器,不需清理。 1只
10.原裝進口熱感式風速計(免清理式)。 1只
11.精度0.01 m/s數顯式風速表 1只
12.0.75 kw 變頻器,0~60HZ可調式。 2臺
負壓控制系統 :
1. 進口真空泵浦1/2 HP 1組。
2. mindman數顯式精密壓力計 1只。
3. mindman兩段式精密過濾杯 1組。
4. 日本計量數字式流量計0~100 L/min 1只。
5. 精度0.1 L/min數顯可累積式流量表 1只。
6. 精密式可調整流量排氣閥 1只。
7. 原裝進口Yallowjack真空連接管(含接頭) 1組。
十、粉塵濃度測定系統:
1. 原裝進口電子式粉塵濃度監測器,測量范圍0.1mg/m3~1kg/m3粉塵濃度實時顯示,并具有4~20mA輸出功能。
2. 電子式自動比例閥控制,可于流塵試驗時自動補充不足之粉塵量。
3. 內置式大容量粉塵補充箱,可儲存3kg之粉塵。
(浮塵濃度系指在試驗槽內之粉塵擴散之安定狀態之濃度值)
※自動補充粉塵只適用于流塵試驗5g±2g 5g±40%
浮塵濃度量測以抽真空重量法經公式計算
保護裝置:
1. 歐規電源開關。
2. 箱門開啟保護開關。
3. 突波保護開關。
4. 鼓風機馬達加裝過電流保護器。
5. 系統超載保險絲。
6. 系統故障警示燈指示。
7. 系統故障警報器。
8. 故障點中文指示畫面
十二、附件:
1、 測試用砂
IEC干燥滑石粉末 粒徑 <75μm
JIS Z8901 6號 卜特蘭砂 粒徑 4-28μm
亞利桑那砂(美國)
關東砂(日本) 粒徑6.6-8.6μm,
隨機資料配備:
(1) 操作保養說明書,電路圖 1
(2) 出廠校正報告 1
(3) 保固書 1
(4) 保險絲(5A ) 2 pis
(5) 灰塵過濾袋 3只
(6) 3M 高密度口罩 5 pis
電源:220V 1φ 50/60HZ MAX15A
試驗室空間:1000×1000×1000(W×H×D)mm
外部尺寸:1750×1900×1400(W×H×D)mm
