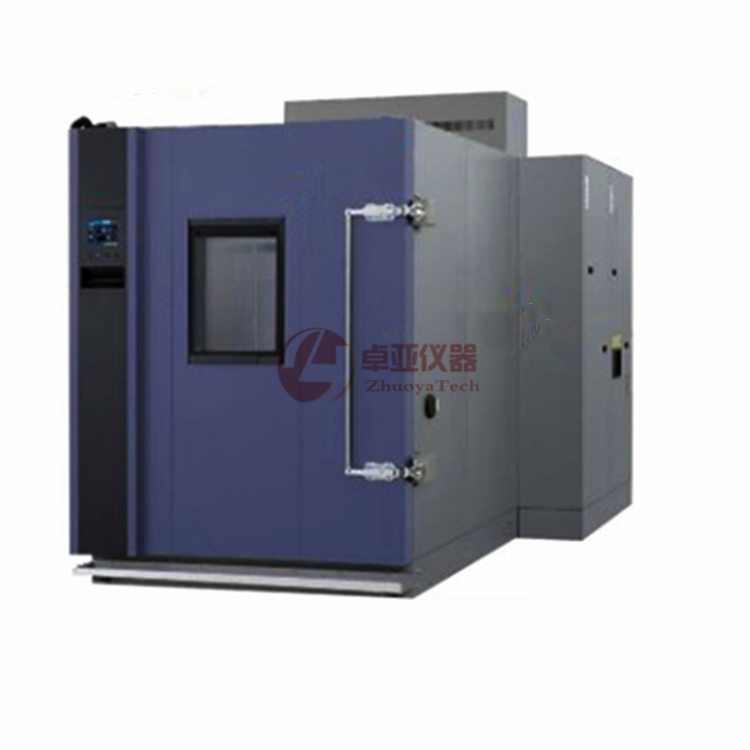

ZY312-13m322步入式恒溫恒濕房
主要技術參數:
1. 產品名稱:步入式恒溫恒濕房
2. 試樣限制
本試驗設備禁止:
易燃、易爆、易揮發性物質試樣的試驗或儲存
腐蝕性物質試樣的試驗或儲存
生物試樣的試驗或儲存
強電磁發射源試樣的試驗或儲存
放射性物質試樣的試驗或儲存
劇毒物質試樣的試驗或儲存 試驗或儲存過程中可能產生易燃、爆炸、揮發、劇毒、腐蝕及放射性物質的試樣的試驗或儲存
3. 容積、尺寸和重量
3.1. 標稱內容積 (13)立方
3.2. 內室尺寸:W( 3.5 )m × H( 2.5)m × D( 1.5 )m
3.3. 外室尺寸:約W(4.5)m × H(3.1 )m × D(1.7 )m
3.4. 承載重量 500 KG/M2(均勻分布)可按要求訂做
3.5. 單開門尺寸:單門800*1800
4. 性能
4.1. 測試方法 GB/T 5170.2-2008 溫度試驗設備
GB/T 5170.5-2008 濕熱試驗設備
4.2. 溫度范圍
溫度:-20℃~80℃(可調)
濕度:30%~95%(可調)
升溫速率:RT+10℃~ +80℃ 3~5℃/min(空載時)
降溫速率:RT+10℃ ~ -20℃ 0.7~1.2℃/min(空載時)
4.3. 控制精度
溫度:±0.2℃濕度:±2.0% (指控制器設定值和控制器實測值之差)
4.4. 溫度波動度 ≤0.5℃(溫度波動度為中心點實測最高溫度和最低溫度之差的一半)
4.5. 溫度誤差 ≤±1℃(工作室溫度控制器顯示值的平均溫度減去中心點實測的平均溫度)
4.6. 溫度均勻度 ≤3.0℃(溫度均勻度為每次測試中實測最高溫度和最低溫度之差的算術平 均值)
4.7. 濕度參考范圍(僅濕熱型)
(20~98)%RH(參照溫濕度可控制范圍圖,無有源濕、熱負載)
4.8. 相對濕度誤差(僅濕熱型):±2.0%RH
4.9.濕度均勻度 ±3.0%RH
4.10.工作噪音
A 聲級≤75dB(A) (在環溫 25℃,回聲少的隔音室內測得;采用 A 計權,測試 8 個點的平均值;各測試 點水平離噪聲源 1 米、高度離地面1 米)
4.11 滿足試驗方法
GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法 Bb
GB 2423.1-89 (IEC68-2-1)低溫試驗方法:試驗 A
GJB150.3-1986 高溫試驗
GB/T2423.3-2006(IEC60068-2-78:2007)恒定溫熱試驗方法 Cab
GB/T2423.4-2008(IEC60068-2-30:2005) 交變溫熱試驗方法 Db
GJB150.3(ML-STD0-810D)高溫試驗方法
GJB150.4(MIL-STD-810D)低溫試驗方法
GJB150.9-1986 軍用設備環境試驗方法:溫熱試驗
GJB4.5-1983 船舶電子設備環境試驗恒定溫熱試驗
GJB4.6-1983 船舶電子設備環境試驗交變溫熱試驗
GJB367.2-1987 軍用通信設備通用技術條件環境試驗方法 411 溫熱試驗
GJB360.8-87(MIL-STD-202f)高溫壽命試驗
GB10592-2006 高、低溫試驗箱技術條件
GB/T10589-2008 低溫試驗箱技術條件 (每立方米負載不大于 35kg/m3 鋼的熱容量 溫熱試驗時無有源濕、熱負載)
4.12 試樣架:
選購配件,可根據要求訂做,此報價不含此項
5. 結構特征
5.1. 空氣調節通 道 A
1. 采多翼離心式循壞風扇,加強軸心加耐高低溫之旋轉葉片鋁合金制成,以達強制對流。 2. 天花廣角送風,地板面風道回風,確保整個測試空間溫濕度之均勻性。
3. 新風量,回風量可調,確保室內空氣清新。
5.2. 控制面板
韓國、日本控制器任選,觸摸顯示屏、RS232 計算機通訊接口、電源開關及狀態指示燈。
5.3. 機械室 制冷機組、接水盤、排水孔、冷凝器機組
5.4. 配電控制柜 IO 板、機床變壓器、鎮流器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、 熱繼電器、保險絲、空氣開關
5.5. 高質量零配件圖片:
5.6. 加熱器
1.鎳鉻合金電熱絲式加熱器
2.加熱器控制方式:無觸點等周期脈沖調寬,SSR(固態繼電器)
3.加熱器功率:(8)KW
5.7. 加濕器 (僅濕熱型)
1.外置可拆卸鍋爐加濕方法
2.不銹鋼鎧裝加熱器
3.加熱器控制方式:無觸點等周期脈沖調寬,SSR(固態繼電器)
4.水位控制裝置,加熱器防干燒裝置,沉淀物收集裝置,液位觀察窗
5.加濕器功率:(6)KW
5.8. 水路(僅濕熱型)
1.RO 膜+活性炭供水過濾器,可拆卸清洗
2.高低溫雙水位電子液位開關,可防止誤動作
3.缺水空焚超溫保護+超低水位保護+供水超時,確保設備安全運行
5.9. 電源線孔及 排水孔
以實際施工場地為準。
6. 制冷系統
6.1. 工作方式 A 0℃~-30℃機型采用一級壓縮,-30℃~-70℃采用二元復迭制冷方式
6.2. 制冷壓縮機:
6.3. 制冷方式:風冷式
占地三米 三相 380 伏 25MM 線
6.4. 蒸發器:翅片管式換熱器(兼做除濕器)
6.5. 冷凝器
風冷式:高密度翅片式換熱器。
6.6. 節流裝置:膨脹閥+毛細管
6.7. 板式熱交換器
不銹鋼釬焊板式換熱器
6.8. 制冷機控制方式
1.控制系統根據試驗條件自動調節制冷機運行最佳節能工況
2.蒸發器制冷量由控制系統驅動電磁閥切換
3.壓縮機回氣冷卻回路
6.9. 制冷劑:R404a/R23/R22 雪種(臭氧耗損指數均為 0,R23 為復迭式制冷系統采用)
7. 電氣控制系統
7.1. 控制器型號
韓國三元 TEMI990(TEMI880)
原裝進口日本 OYO(8256)可選
顯示器
TEMI880:5.7 英寸,640×480 點陣,TFT 彩色 LCD 顯示器
OYO8256:5.7 英寸,640×480 點陣,TFT 彩色 LCD 顯示器
運行方式:程序方式及定值
設定方式:
TEMI880 中英文菜單(可自由選擇),觸摸屏方式輸入
OYO8256 中英文菜單(可自由選擇),觸摸屏方式輸入
程序容量:
TEMI880(觸摸式)
1.程序:最大 100 組
2.段數:最大 10000 段
3.循環數:最大可無限循環
OYO8256(觸摸式)
1.程序:最大 100 組
2.段數:最大 10000 段
3.循環數:最大可無限循環
設定范圍 溫度:根據設備的溫度工作范圍調整
分辨率 溫度:0.1℃;時間:1min; 濕度:0.1%RH(溫濕度試驗設備)
輸入 五信道電子式溫濕度傳感器輸入,可同時監控最多五個區域的溫濕度數值。
通訊功能 RS-232 接口,隨機贈送計算機通訊軟件
控制方式:
1.抗積分飽和 PID
2.BTC 平衡調溫控制方式+DCC 智能冷量控制+DEC 智能電氣控制 (溫度試驗設備)
3.BTHC 平衡調溫調濕控制方式+DCC 智能冷量控制+DEC 智能電氣控制(溫濕度試驗設備)
曲線記錄功能:
具有帶電池保護的 RAM,可保存設備的設定值、采樣值及采樣時刻的時間;
最大記錄時間為 180 天(當采樣周期為 60S 時)
附屬功能:
1.故障報警及原因、處理提示功能
2.斷電保護功能
3.上下限溫度保護功能
4.日歷定時功能(自動啟動及自動停止運行)
5.自診斷功能。
6.超溫 100℃報警,自動切斷電源。
7.聯鎖、自鎖功能 8.附贈航空插座 3φ5 線十個
9.箱體里面采用耐高溫線,控制系統不采用高溫線。
10.保溫隔熱材料采用高級玻璃棉材料,具備防火功能。
軟件使用環境:
用戶提供IBM PC 兼容機,PⅡ以上 CPU,128M 以上內存,帶 RS-232 通訊接口
7.2. 溫濕度測量:五信道電子式溫濕度傳感器輸入
8. 濕熱系統供水(僅濕熱型)
8.1. 供水方式 自來水+RO 膜過濾
8.2. 供水裝置位置:視施工現場而定
8.3. 供水水質要求:電阻率≥500Ω·m
9. 安全保護裝置
9.1. 制冷系統:
1.壓縮機過熱
2.壓縮機過流
3.壓縮機超壓
4.冷凝風機過熱
9.2. 加濕系統 (僅濕熱型)
1.加濕熱管干燒
2.水位異常
3.供水超時
9.3. 試驗箱
1.可調式超溫
2.空氣調節通道極限超溫
3.風機電機過熱
9.4. 其它
1.總電源相序和缺相保護(三相式電源適用)
2.超載及短路保護
3.箱體多次開門造成制冷系統故障報警保護
10. 其它配置
10.1. 電源線纜 AC380V 電源:五芯(三相四線+保護地線)電纜 1 條(約 4 米長)
10.2. 總電源開關 NFB 斷路器
11. 運輸 試驗箱為分體式,整體運輸
11.1. 尺寸 最大運輸尺寸(不含包裝):“參見 3.3 外型尺寸”
11.2. 重量 最大運輸重量期(不含包裝): “參見 3.4 重量”
12. 使用條件 由用戶保證下列各項條件
12.1. 安裝場地
1.地面平整,通風良好
2.試驗室周圍無強烈振動
3.試驗室周圍無強電磁場影響
4.試驗室周圍無易燃、易爆、腐蝕性物質和粉塵
12.2. 環境條件
1.溫度:0℃~40℃
2.相對濕度:≤85%
3.氣壓:86kPa~106kPa
12.3. 自來水 (僅限配純水機的濕熱型設備)
流量≥200kg/h,壓力 0.1MPa~0.25MPa 自來水符合 GB 5749-1985 生活飲用水衛生標準 注:純水機備 DN15 內螺紋接頭
12.4. 供電條件:電源AC380V 電源要求:
1.三相四線+保護地線
2.電壓范圍:AC(380±38)V
3.頻率允許波動范圍:(50±0.5)Hz
4.保護地線接地電阻小于 4Ω
5.要求用戶在安裝現場為設備配置相應容量的空氣或動力開關,并且此開關必須是獨立供本設備使用:
最大電流:(100)A
最大功耗:(65)KW
(在環境溫度+25℃、無試樣、運行工況穩定一小時后測試獲得的數據)
12.5. 其它
試驗過程中打開試驗箱的門,會造成箱內的溫、濕度波動;在試驗過程中如果多次
打開門或長時間敞開門或試驗樣品散發濕氣,可能會造成制冷系統換熱器結冰而無
法正常工作。
12.6. 優勢特點
擴展及易搬遷方便、可免費升級軟件、產品均勻性好、噪音低、使用安全、可靠、
外形美觀、大方、擁有完善的售后服務。
