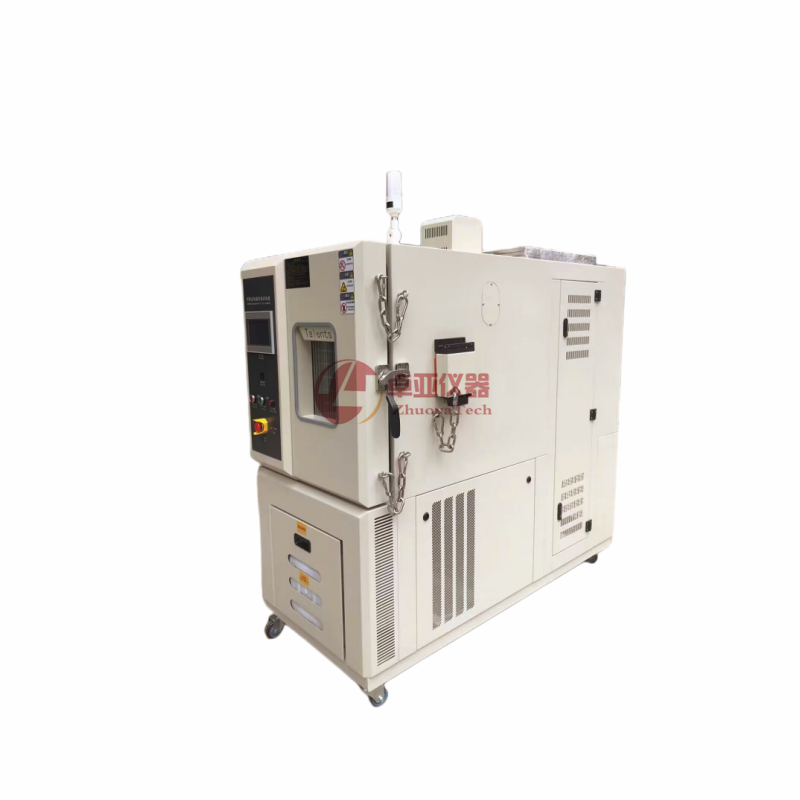

ZY216-150F防爆恒溫恒濕試驗箱
|
本試驗設備禁止: ①易燃、易爆、易揮發性物質試樣的試驗或儲存 ②腐蝕性物質試樣的試驗或儲存 ③生物試樣的試驗或儲存 ④強電磁發射源試樣的試驗或儲存 |
|
|||||||||
|
|
||||||||||
|
150L |
|
|||||||||
|
W500 * H600 * D500 mm |
|
|||||||||
|
W(寬)1020mm*H(高)1650mm*D(深)1000mm 溫馨提示:外部尺寸請依最終設計確認三視圖為準! |
|
|||||||||
|
滿足測試需求(尺寸:長200mm*寬200mm*高200mm) |
|
|||||||||
|
A聲級≤75dB (A) (測試點水平離噪聲源1米、高度離地面1米) |
|
|||||||||
|
|
||||||||||
|
環境溫度為0℃~40℃、相對濕度≤85%、氣壓:86kPa~106kPa GB/T 5170.2-2008溫度試驗設備;GB/T 5170.5-2008濕熱試驗設備 平衡調溫調濕控制系統(BTHC),以P.I.D.方式控制SSR,使系統之加熱加濕量等于濕熱損耗量,故能長期穩定的使用。該恒溫恒濕裝置的制冷、加熱、除濕、加濕、補充加濕水等完全自動控制 |
|
|||||||||
|
-40℃→+150℃(全程可控,可調控制精度±0.1℃) |
|
|||||||||
|
≤±0.5℃ |
||||||||||
|
≤±1.5℃ |
||||||||||
|
≤2℃ |
||||||||||
|
20-98% |
||||||||||
|
≤±3℃ |
||||||||||
|
≤±3-5℃ |
||||||||||
|
溫度:0.01℃ 時間:0.01秒 |
||||||||||
|
量測SENSOR 置放點,離內箱壁內尺寸1/10 處 |
||||||||||
|
-40℃~100℃全程平均3℃/min非線性(空載 ) |
||||||||||
|
100℃~-40℃全程平均1℃/min非線性(空載) |
||||||||||
|
GB 38031-2020 電動汽車用動力蓄電池安全要求 GB/T 31485-2015 電動汽車用動力蓄電池安全要求及試驗方法 GB/T 2423.1-2008(IEC68-2-1)試驗A:低溫試驗方法 GB/T 2423.2-2008(IEC68-2-2)試驗B:高溫試驗方法 GJB 150.3A-2009(MIL-STD-810D)高溫試驗 GJB 150.4A-2009(MIL-STD-810D)低溫試驗 |
||||||||||
5.16.冷端系統 |
用冷端系統,可以長時間工作。 |
||||||||||
|
|||||||||||
|
①外壁材料:優質冷軋鋼板(厚度不小于1.5mm),表面噴塑處理,外箱顏色由買家確定。 ②內壁材料:SUS#304耐熱耐寒不銹鋼板(厚度不小于3mm) ③箱體保溫材料:耐高溫硬質聚氨酯泡沫+玻璃纖維. ④箱門保溫材料:耐高溫硬質聚氨酯泡沫. |
|
|||||||||
|
離心風機:2 個 加熱器:鎳鉻合金電熱絲式加熱器 加熱器控制方式:無觸點等周期脈沖調寬,SSR (固態繼電器) 加熱器功率:≤3kW 蒸發器、給排水口、干球溫度傳感器
|
|
|||||||||
|
①窗口400x550x40mm 3層真空鋼化玻璃. ②杠桿式省力門把手. ③門鉸鏈:SUS #304進口鉸鏈 ④箱內節能燈:高亮度低能耗LED節能燈 ⑤不銹鋼SUS #304格柵式鋼板置物架2片,單層最大承重50KG. ⑥不銹鋼SUS #304可調整間距40mm置物架軌道2組 ⑦引線孔:左右側各開直徑φ100mm 測試孔,配有耐高溫密封膠塞。 |
||||||||||
真空玻璃 |
不銹鋼置物架 |
Φ100穿線孔 |
|||||||||
|
①雙開鉸鏈門,門與箱體之間采用雙層硅橡膠密封條,耐高低溫,抗老化,保證密封性能門框和門邊沿需設置防凝露或結霜電熱裝置。 ②配觀察窗W350x500㎜除霧鋼化玻璃、飛利浦照明燈. ③窗框/門框防凝露電熱裝置. |
||||||||||
|
7寸控制器顯示屏、超溫保護設定器、USB接口、RS232通訊接口 |
||||||||||
|
制冷機組、壓縮機接水盤、排水裝置 |
||||||||||
|
配電板、累時器、排風扇總電源開關裝置 RS-485物理界面 以太網接口 電控設計參照《低壓配電設計規范》GB50054-95,《供配電設計規范》GB50052,《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92,使電控設計規范化 |
||||||||||
|
位于箱體背面 |
||||||||||
|
工作室設計防爆泄壓口, 具有防爆泄壓功能,即防護箱左部具有磁鐵吸附式泄壓門,當強氣流沖擊時,該泄壓門自動打開,減輕爆炸沖擊力。箱門加裝防爆鏈條,當箱門沖開時能啟動有效保護作用。
防爆泄壓口 防爆鏈條 |
||||||||||
|
煙霧感應系統感應到箱體內電池冒煙或者著火,第一時間反映到控制器處,讓設備立刻停止運作,同時煙霧傳感器給信號報警。 |
||||||||||
|
1.配備煙感報警器,報警后可自動斷電保護; 2.配有手動和自動CO2滅火系統,滅火口通過測試孔固定于測試箱體內,防爆箱體內含有耐高溫火焰檢測器,當檢測到火焰信號時,通過電子信號自動開啟滅火開關,而后通過氣缸驅動自動按壓滅火手柄,開啟滅火裝置實現自動滅火,同時也可手動開啟滅火裝置實現手動滅火,示意圖如下:
|
||||||||||
|
設備頂部配置三色聲光報警器,可顯示設備運行、停止、報警三種狀態。
|
||||||||||
|
底部配有4個,可固定和移動。 |
||||||||||
|
|||||||||||
|
歐美高效率省電型超低溫冷凍系統(風冷式散熱方式). |
|
|||||||||
|
①采計算機自動調整冷煤流量,有效帶走待測品發熱負載與德/日技術同步. ②比傳統設計,控制穩定性與再現性高且達到省電、低濕之超效能. |
||||||||||
|
制冷壓縮機采用TECUMSEH(法國泰康)低溫壓縮機組成制冷系統。泰康壓縮機具有結構緊湊,振動小、噪聲低,能效比高,低溫工況制冷量大等特點, 優化設計的制冷系統有利于降低運行費用,增加可靠性。 |
|
|||||||||
|
①冷凝器﹑蒸發器采AC&R 復式擾流型鋁鰭片裝置. ②節流裝置均采用進口弛名制冷配件。 |
||||||||||
7.6. 膨脹系統: |
容量自動控制節流降壓之冷凍統,采用多回路控制,針對不同溫度采用不同的自動膨脹閥來控制冷媒流量,從而達到精確控溫降低能耗。 |
|
|||||||||
7.7. 蒸發器 |
鰭片式多段式自動負載容量調整 |
|
|||||||||
7.8. 制冷機控制方式 |
控制系統的控制器根據試驗條件自動調節制冷機的運行工況. 蒸發壓力調節閥. 壓縮機回氣冷卻回路 制冷機系統設計有避震管等減振、降噪措施 電子膨脹閥 冷凝壓力調節閥 |
||||||||||
7.9.制冷劑 |
杜邦R404a(臭氧耗損指數均為0)有效保護大氣層溴氣層含量,支持環保事業 |
|
|||||||||
7.10壓縮機冷凝水 |
壓縮機系統及冷凝管路全部配置承水托盤,排水口處放置接水盒 |
||||||||||
8.控制面板及電路 |
|||||||||||
8.1控制器
|
控制方式
|
采用工業微電腦控制系統,抗積分飽和PID,BTC平衡調溫控制方式(熱補償功能)+ DCC智能冷量控制 +DEC智能電氣控制 (溫度試驗交變試驗程序設定)軟件可根據用戶需求由公司開發。 |
|||||||||
顯示 |
全新7寸TFT真彩LED液晶觸摸屏(65535真彩色,分辯率800*480)亮度自動調節,體積更小、更薄、使用壽命更長。 |
||||||||||
輸入 |
2組輸入,同時支持干濕球方式及電子濕度傳感器,熱電偶T,K,E等 |
||||||||||
顯示精度 |
24位高精度,全范圍高精準兩位小數顯示。溫度:0.01℃,濕度:0.01%RH,時間:0.01秒。 |
||||||||||
程序容量 |
13450段,超長運行,每段530小時,最大32000次循環,定值最大999999小時 |
||||||||||
操作模式 |
定值/斜率/程序/連接運轉四種運行模式. |
||||||||||
8.2軟件功能 |
數據記錄 |
內置記錄程序,控制器內存儲器可存儲24H運行3 個月.可方便自動生成溫濕度曲線文件,數據,操作記錄,報警記錄等,能以數字和圖形形式表述設定值和實際值、循環數、溫度段、溫度值、時間等并轉存為BMP圖片格式文件,可用USB拷貝或通過連接上傳至監控計算機上。 |
|||||||||
外部連接 |
RS-485/232接口,具有本地和遠程通信功能,以太網接口(IEEE802.3i/3u/3ab,100Mbps 等方式通訊,專用的網絡控制軟件,方便遠程監控,數據采集。最多可以連接254臺,通信速度:最大115,200bps。 |
||||||||||
時序控制 |
兩組時序輸出控制接口,搭配設定多達65種的輸出(內置定時器)方式和時間控制模式,可提供依程序設定要求的開關信號輸出,例如:測試品通電,斷電,時間設定等。箱內測試電源需另接有專配的供電系統。 |
||||||||||
故障顯示 |
十六組故障報警輸出,中英文人性化提示故障原因及排除方法。 |
||||||||||
預約控制 |
具有程序提前設定輸出開機、冷媒流量控制功能、控制壓縮機延時,缺水提前提示,自動關燈等許多人性化的控制,無需外加時間繼電器。 |
||||||||||
記憶回復 |
具有斷電記憶自動回復功能,可設定選擇繼續完成設定試驗或從新開始試驗。斷電時間,次數會自動生成報表記錄存儲,方便工作人員調查評估。 |
||||||||||
密碼鎖定 |
可設定多層密碼保護,防止非操作人員擅自使用和更改內部參數。 |
||||||||||
曲線記錄功能 |
具有帶電池保護的RAM,可保存設備的設定值、采樣值及采樣時刻的時間;記錄時間不小于300天(當采樣周期為1.5min時) |
||||||||||
USB功能 |
可將存儲在控制器內記錄的試驗曲線數據轉存到U盤上,通過PC機專用軟件直接顯示和打印試驗數據/曲線 |
||||||||||
附屬功能 |
故障報警及原因、處理提示功能 斷電保護功能 上下限溫度保護功能 日歷定時功能(自動啟動及自動停止運行) 自診斷功能。 |
||||||||||
8.3加熱器 |
鰭片式散熱管鎳鉻合金U型高效加熱器,自動演算高精確度PID+SSR控制(演算周期:1~4S可設),使其熱損耗量與加熱量相當,故比傳統ON/OFF控制省電約10%
|
||||||||||
8.4測溫體 |
臺制高精度 DIN規格A級 ψ4.8mmSUS #304不銹鋼制PT 100Ω 2支
|
||||||||||
|
|||||||||||
|
當試驗箱發生故障時提供以下安全保護,并發出聲光報警 |
||||||||||
|
漏電斷路器; |
||||||||||
|
壓縮機過熱保護 壓縮機過流保護 壓縮機超壓保護 冷卻水欠壓保護(數字或指針式控制裝置) 壓縮機故障不制冷儀表端有報警提示; |
||||||||||
|
可調式超溫保護 試驗空間溫度熔斷絲保護 空氣調節通道極限超溫保護 風機電機過熱保護 控制器內部設定超高溫度保護 箱內外氣壓平衡裝置保護(試驗箱頂部) |
||||||||||
|
總電源相序和缺相保護 總電源過電壓、欠電壓保護 漏電保護 超載及短路保護 箱體門開門提示報警及多次開門造成制冷系統故障報警保護 |
||||||||||
|
|||||||||||
|
五芯(三相四線+保護地線)電纜2.5米1條(可依客戶要求付費提供延長) |
||||||||||
|
左右側各開一個φ100mm的測試孔,并配備硅膠塞(防火)
|
||||||||||
|
有承重50kg/層,80kg/層,100kg/層(箱內樣品架累計總承載不超過200kg)
|
||||||||||
|
選購件:無紙記錄儀。(選購件) |
||||||||||
|
|
||||||||||
|
免去經常加水煩惱,設備直接接自來水(選購件)
|
||||||||||
|
局域網監控系統(選購件) |
||||||||||
|
試驗箱為整體式,整體運輸 |
||||||||||
|
最大運輸尺寸(不含包裝):參見 “外形尺寸” 最大運輸重量(不含包裝):參見 “重量” |
||||||||||
|
由用戶保證下列各項條件 |
||||||||||
|
地面平整,通風良好 設備周圍無強烈振動 設備周圍無強電磁場影響 設備周圍無易燃、易爆、腐蝕性物質和粉塵 設備周圍留有適當的使用及維護空間,如下圖所示:
|
||||||||||
|
溫度:0℃~40℃ ②相對濕度:≤85% ③氣壓:86kPa~106kPa |
||||||||||
|
電阻率不低于500MΩ/M的純凈水
|
||||||||||
電源
電源容量 最大電流 電源開關 |
AC380V 三相四線+保護地線 電壓允許波動范圍:AC(380±38)V 頻率允許波動范圍:(50±0.5)Hz 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關,并且此開關必須是獨立供本設備使用 約15 kW 20.0A 30.0A |
||||||||||
|
設備不工作時,環境的溫度應保持0℃~+45℃以內 當環境溫度低于0℃時,應將設備中存留的水排放干凈,以免管道內的水結冰漲壞管道(風冷型機器除外) |
||||||||||
