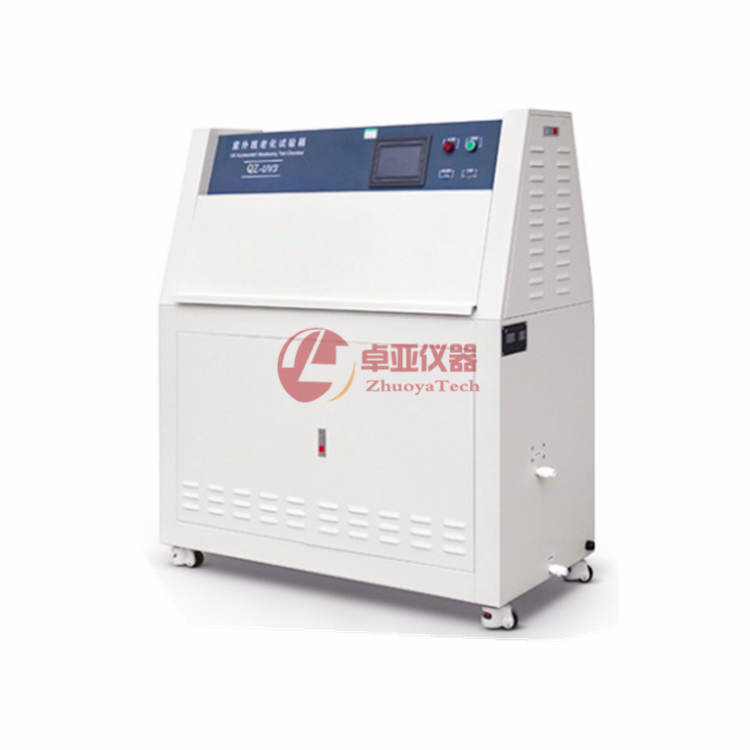

ZY-340B紫外線耐氣候試驗機
一、概述
本產品采用最佳模擬陽光中UV段光譜的熒光紫外燈,并結合控溫、供濕等裝置來模擬對材料造成變色、亮度、強度下降、開裂、剝落、粉化、氧化等損害的陽光(UV段)高溫、高濕、凝露、黑暗淋雨周期等因素,同時通過紫外光與濕氣之間的協同作用使得材料單一耐光能力或單一耐濕能力減弱或失效,從而廣泛用于對材料耐氣候性能的評價,設備具有提供最好的陽光UV模擬,使用維護成本低廉,易于使用,設備采用控制自動運行,試驗周期自動化程度高,燈光穩定性好,試驗結果重現率高等特點。
符合標準:
GB/T14552-2008《中華人民共和國國家標準--機械工業產品用塑料、涂料、橡膠材料—人工氣候加速試驗方法》中的a、熒光紫外線/冷凝試驗方法。
GB/T16422.3-1997 GB/T16585-96 相關分析方法。
GB/T16585-1996《中華人民共和國國家標準—硫化橡膠人工氣候老化(熒光紫外燈)試驗方法》。
GB/T16422.3-1997《塑料實驗室光源暴露試驗方法》等相應標準條款設計制造標準。
符合國際測試標準:ASTM D4329、D499、D4587、D5208、G154、G53、ISO 4892-3、ISO 11507、EN534 prEN 1062-4、BS 2782;JIS D0205、SAE J2020等現行紫外線老化試驗標準。
二、結構材制
1、試驗箱空間:400×1140×390
2、外形尺寸:500×1300×1360
3、機組材質:內外304不銹鋼
4、試樣架:鋁合金框式基架視板
5、控制儀:彩色觸摸屏程控儀或RKC智能控制儀
6、輻照燈管:UVA-340 8支每面4支共2面
7、可雙向聯機(RS232通信接口)
8、電源用漏電斷路器控制回路超載短路報警、超溫報警、缺水保護
三、技術參數
1、溫度范圍:RT+10℃~70℃
2、濕度范圍:≥90%RH
3、溫度均勻度:±1℃
4、溫度波動度:±0.5℃
5、燈管內中心距離:70mm
6、測試品與燈管的中心距離:50±3mm
7、輻照度:1.0W/m2內可調
8、光照、冷凝、噴淋試驗周期可調
9、燈管:L=1200/40W, 8支(UVA使用壽命1600h以上)
10、控制儀: RKC智能控制器
11、控溫方式:PID自整SSR控制
12、標準試件尺寸:75×290mm(特殊規格需在合同中說明)
13、水槽水深:25mm自動控制
14、有效輻照區域:1020×290mm
15、紫外線波長:UVA范圍為315-400nm;
16、試驗時間:0~999H(可調)
17、輻照黑板溫度:10℃~70℃
18、標準樣品架:24付
19、機組具有自動噴淋功能
四、結構說明
1、箱體采用數控設備制作、工藝先進、線條流暢、美觀大方
2、箱體材質為1.2mm厚304SUS高級不銹鋼
3、箱內風道采用單循環系統、有一只進口軸流風機、提高了空氣的流亮、加熱的能力、大幅度的改善了試驗箱內的溫度均勻性
4、燈管:專用紫外燈管、兩排共8支、40W/支
5、燈管壽命:1600h以上
6、水源及耗量:自來水或蒸餾水約8升/天
7、在工作室兩邊共安裝8支UVA的紫外燈管
8、加熱方式為內膽水槽式加熱、升溫快、溫度分布均勻
9、箱蓋為雙向翻蓋式、關閉輕松自如
10、內膽水位自動補水、防止加熱管空燒損壞
11、試樣架由不銹鋼或鋁合金制成
12、機組底部采用高質量PU活動輪固定
13、排水系統使用U型積沉裝置排水
14、試樣品表面與紫外燈平面相平行
15、噴淋系統內部安裝有自動噴頭、水壓可調
五、安全保護裝置
1、接地保護
2、電源超載短路斷路器
3、控制回路超載、短路熔斷器
4、缺水保護
5、超溫保護
六、溫度控制
UV:一級的光學反應對溫度變化并不敏感,然而,隨之而來的二級反應的速度則和溫度變化緊密相關。一般來說,隨著溫度升高,反應速度會加快,因此,在UV暴曬試驗過程中,溫度控制就顯得很重要,更重要的是要將加速試驗所采用的試驗溫度與材料在實際應用中遭遇的最高溫度相匹配。在設備中UV過程的溫度設置為50℃~70℃中的任何一點,具體取決于光照度水平和室內環境氣溫。設備的溫度調節是通過具有微電腦演算功能的控制器來指揮設備內的空氣加熱器、水加熱器等一系列系統來完成。
濕氣:隨著溫度的提高,潮濕對材料的破壞力會急劇增加。因此在潮濕過成中,溫度控制是最基本的要求。更進一步說,要產生加速效果就是要求在潮濕過程中保持高溫環境。所以在冷凝過程的溫度設置為40℃~60℃中的任何一點。
七、加熱系統
1、采用U型鈦合金高速加溫電熱管
2、溫度控制與光照完全獨立系統
3、溫度控制輸出功率均由微電腦演算,以達高精度及高效率之用電效益
4、加熱系統具有防超溫功能:
1)黑板溫度采用彩色觸摸屏程控儀或數字按鍵溫控儀控制加熱,輸出功率均由微電腦演算,PID自整定,監控采用標準的PT100黑板溫度傳感器。
2)水槽溫度采用彩色觸摸屏程序韓國溫控儀控制加熱,水槽位于箱體下部,內置電加熱水器。在測試過程中,有一個測試段是黑暗凝露過程,它需要箱體內能產生較高溫度的飽和水蒸氣,當水蒸氣遇到相對較冷的樣板表面時,會在樣板表面凝結露水。
