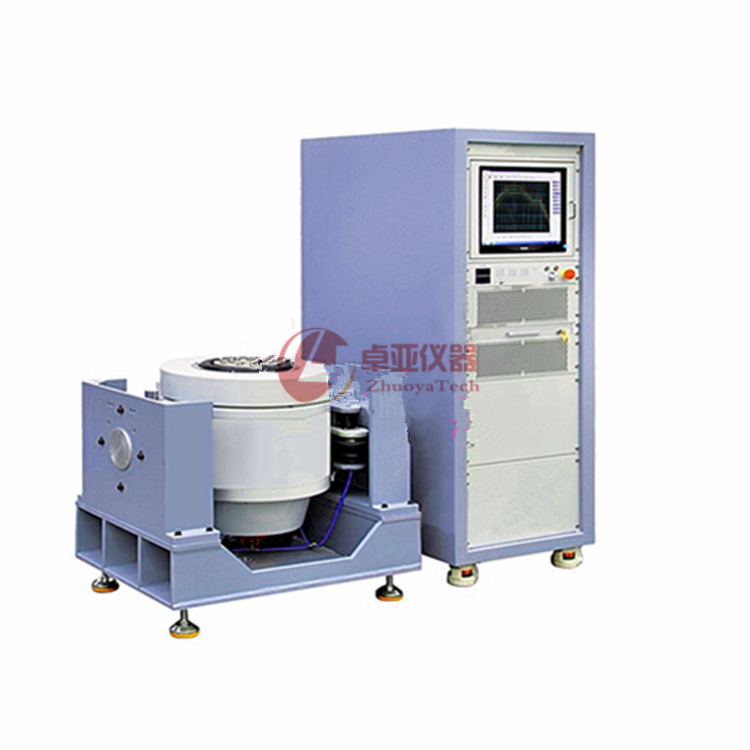

ZY220CP振動測試臺
系統原理方框圖
 |
 |
 | |||||
 | |||||
 | |||||
 |
系統結構：
序號 | 設備名稱 | 型號 | 數量 | 說明 |
1 | 振動臺體 | ZY-220 | 1臺 | |
2 | 低噪聲鼓風機 | FJ-3000 | 1臺 | 附出聲口消聲器 |
3 | 功率放大器 | SA-26 | 1臺 | |
4 | 數字式振動控制儀 | RC-2000-2 | 1套 | |
硬件 | ||||
DSP接口箱 | 1臺 | 內置電荷放大器 | ||
HP商用機 | 1套 | |||
軟件 | ||||
正弦振動 | 1個 | |||
隨機振動 | 1個 | |||
沖擊 | 1個 | |||
5 | 配件 | |||
壓電式加速度傳感器 | 2106C | 2只 | ||
風管 | 1根 | |||
6 | 垂直附加臺面 | TBS-630-45M | 1塊 | 鎂合金，格柵狀 |
7 | 附件 | |||
附屬電纜線 | 1套 | |||
附屬工具 | 1套 |
技術參數：
額定正弦推力 | 21.56KN (2200kgf) |
最大加速度 | 980m/s2 |
最大速度 | 2.0m/s |
最大位移 | 76mm p-p |
垂直振動最大載荷 | 300kg |
運動部件質量 | 22kg |
頻率范圍 | 5~3000Hz |
動圈尺寸 | Φ320mm |
l 垂直附加臺面部分 | TBS-630-45M（帶掛鉤） |
材料與形狀 | 鎂合金，格柵狀 |
自重 | 約16kg |
尺寸 | 630*630*45mm |
上限正弦工作頻率 | 350Hz |
上限隨機工作頻率 | 2000Hz |
環境條件 | 溫度：0～40℃ |
濕度：0～85%RH(不結露) | |
電源電壓 | 3φ380VAC±10% 50Hz |
消耗功率 | 35kVA |
保護電路 | 過電壓、過電流、過位移、過熱、熱繼電器電源過電流、高壓過壓欠壓、保險絲燒斷、零信號啟動等保護電路。 |
開關功率放大器
型號：SA-26
1. 概述
SA-26開關式功率放大器是振動發生機ZC-220用的功率放大器和勵磁電源，由控制單元，功率放大器部分，電源部分和勵磁電源等四個部分構成。
功率放大單元采用開關式，效率高，體積小，風冷方式，OTL直接耦合方式使能放大低頻信號。
SA-26開關式功率放大器是引進日本公司技術產品，關鍵件進口。
2. 技術指標
（1） 功率放大器部分
方式：開關式OTL直耦方式
輸出功率：30kVA
最大輸出功率容量：30kVA
頻率范圍：DC～2500Hz
頻率響應：DC～2500Hz±3dB
失真度：5～2500Hz額定輸出時0.5%以下
輸入電壓：1Vr.m.s
輸入阻抗：10kΩ以上
電源：AC380V±10% 3相5線制50Hz
冷卻方式：強制空冷
（2） 勵磁電源部（DC-2200使用時）
整流方式：3相全波橋式整流
3. 電源：3Φ380VAC±10% 50Hz
4. 消耗功率：35kVA
5. 重量：410kg
6. 尺寸：550mm（W）×1700mm（H）×800mm（D）
7. 操作部分（系統控制器：SA-100）
SA-100是開關功放的控制部分。
<面板說明>
（1） 電源ON（OFF）開關
功率放大器的啟動/停止。
（2） LED狀態指示燈
它表示功率放大器的如下的工作狀態。
LINE： 主電源
COOLING： 冷卻鼓風機工作
OPERATE： 功放和勵磁電源供電
TRIP： 保護電路動作
COMBI： 與溫度箱聯合工作
（3） OUTPUT VOLTAGE（CURRENT）
由LED指示，它表示輸出電壓（電流）電平。
（4） GAINO
調整輸入信號大小及保護電路的恢復。
（5） PROTECTIVE CIRCUIT
表示保護電路如下狀態。
a）OUTPUT OVER VOLT. ：輸出過電壓
b）OUTPUT OVER CURR. ：輸出過電流
c）POWER SUPPLY OVER CURR. ：功放電源過電流
d）POWER SUPPLY HIGH VOLT. ：功放電源高電壓
e）POWER SUPPLY LOW VOLT. ：功放電源低電壓
f）OVER DISP. ：過位移
g）OVER HEAT ：過熱
h）FIELD SUPPLY ：勵磁電源供電
i）OTHERS ：其它保護電路動作
j）EXT. STOP ：外部停止信號輸入
（6） INPUT SELECT開關
選擇A和B 輸入通道的撥動開關。A是內部輸入，B是外部輸入。
（7） EMERGENCY
它是緊急停止的壓鍵開關。當壓下時，斷路器0.5秒內動作。
8. 輸出部分（功放單元：SA-250）
SA-250是功放的一個單元，驅動信號來自系統控制器。
9. 電源部分
它為系統控制器：SA-100，功放單元：SA-250，勵磁電源和熱交換器供電
