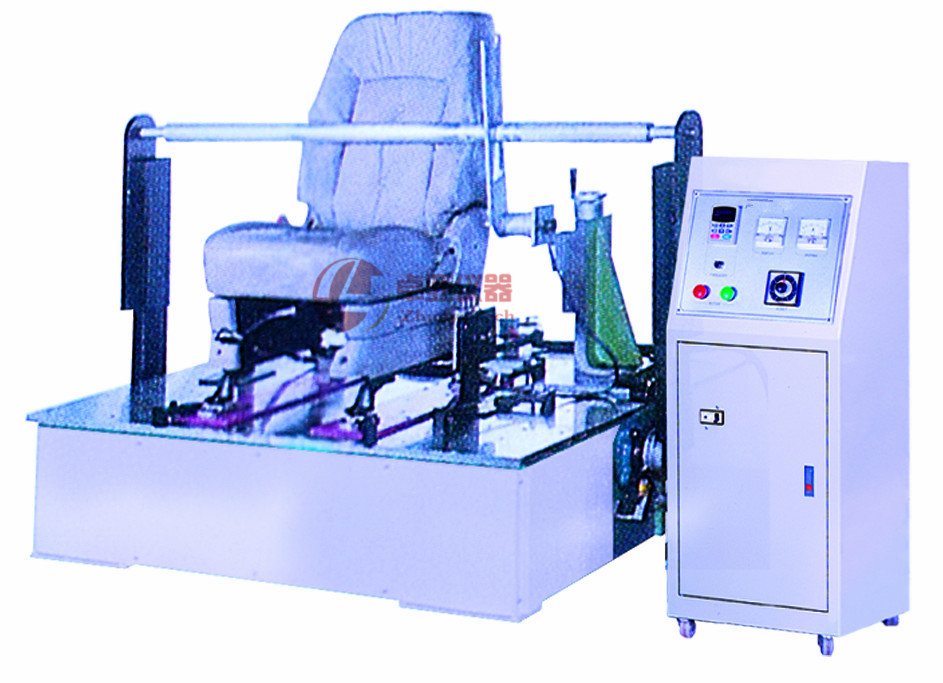

ZY-2906伺服調角器耐久試驗機
一. )功能及依據標準：
1. 本機用于汽車座椅仰臥器之耐久測試,在完成設定之作動次數後,觀察其仰臥器之磨損程度,藉以判定其品質. （客車座椅靠背調角器技術條件JT-T460-2001）, JT/T460-200,適用正副駕使座椅，後排雙人座椅,
三人座椅。
二. )設備配備與參數:
伺服馬達 2.5 KW .
荷重傳感器 500KG 兩個(位於底板下方, 其所得力量來源經過三角函數及傅立葉FFT函數計算過後始為計量之阻力), 拉桿傳感器 100KG
高強度減速機
背模三組
擺臂 鋁合金組合
大型電腦控制櫃: ACER 高階電腦, 19”LCD ,專用軟體控制器
紅外線對心裝置(H點)
測試平臺可以升高及降低, 配合H 點的調整
三.)動作要求：
1. 角度調整可設定，動作設定為10段，每段可設定停滯時間(0~10sec).調角器手把解除方式模擬乘
客操作之模式?
2. 座椅調角器耐久試驗機（手動）
3. 動作次序：第一齒→最後位置→中間位置→最前位置為一個迴圈 動作次數：10000迴圈（可進行
力量跟蹤、量程、頻度可調整）
4. 暫停功能: 試驗中途需要時,可暫停檢查樣品
5. 控制方式：電腦伺服控制,伺服馬達傳動,轉軸試驗機成熟結構,傳感器三角函數計算,
FFT傅立葉函數計算,可時時讀取及記錄每次轉動及拉桿的力值與角度的變化曲線,
及拉桿拉力與行程的變化曲線.
6. 試驗步驟編排模式(電腦可以自行定義測試順序).
(1)椅背由最前段→最後段→設計位置 爲一循環,循環次數0-999999範圍內任意設定.
(2)椅背由最前段→第一段LOCK位置→最前段位置 爲一循環,循環次數0-999999範圍內任意設定.
(3)椅背由最前段→第一段LOCK位置→最後段段位置→最前段位置 爲一循環,循環次數0-999999
範圍內任意設定.
7. 試驗速度1.3~1.5 m/sec (于椅背旋轉中心上方 600mm處施加).
四.)其他要求：
1. 電源1?, 220 V, 50/60 Hz
2. 工作臺面150x100 cm.
3. 自帶平臺
