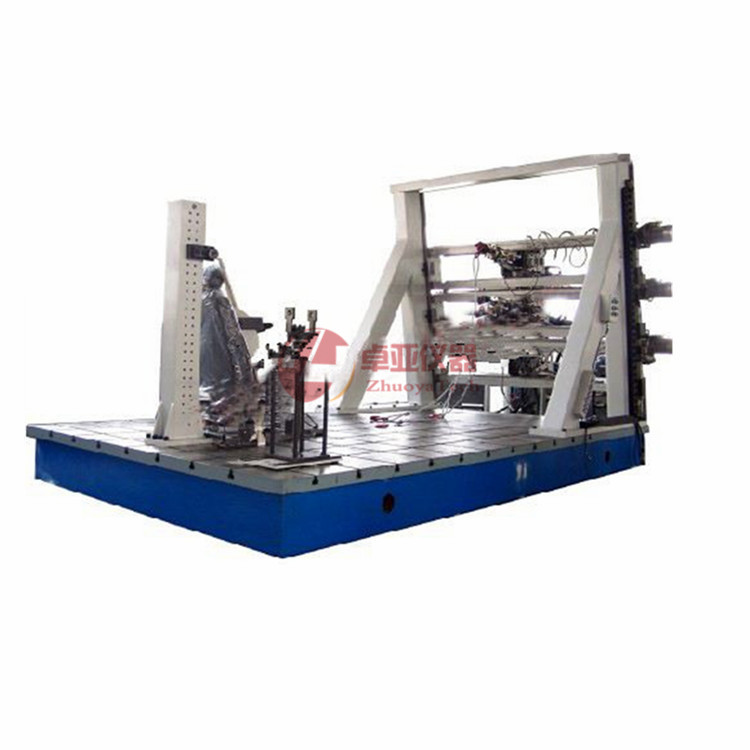

ZY-2907電腦伺服系統控制九軸座椅強度試驗機
一.使用范圍:本試驗設備依用戶試驗要求及相關標準設計,用于試驗各種汽車座椅骨架、汽車座椅頭枕、汽車座椅安全帶及汽車座椅總成在一定試驗條件下的靜態及動態狀況下的結構強度及成品的安全可靠性;用于評估座椅生產過程及成品安裝后,考察焊接成型的各焊接點、所有關節及鎖緊機構在受到一定方向及一定力的作用下可承受的力量,以此來判斷座椅骨架及成品座椅的強度及相應的變形量,并通過計算機自動記錄試驗的力量、強度、位移及變形量等的各種數值并自動形成測試曲線及測試報告。
參照標準:GB15083一2006汽車座椅系統強度要求及試驗方法
GB 14167一2006汽車安全帶安裝固定點的位置、強度要求和強度試驗方法
GB/T 13057-2003客車座椅及其車輛固定件的強度
及ECE R17、ECER80和ECE R14、FMVSS207
二.)設備配備及技術參數:
1. 油壓缸:9支 ,行程: 1000mm, 每支油缸最大出力 3T, 油壓伺服閥 9組
2. 力量感應器:9只
3. 力量分解度:1/200000
4. 力量測試精確度:±0.5%
5. 位移精度: +/- 0.5mm
6. 油壓缸上下移動距離±500 mm
7. 油壓缸左右移動距離±500 mm
8. 油箱及伺服油壓控制系統1套
9. 油壓缸上下移動油壓缸作動控制: 9支油壓缸可獨立控制動作
10. 位移感應器九組
11. 拉線式譯碼器三組( 精度 1 條內)
12. 美制煉條長10M*9條
13. 雙拉調整桿(可手動微調)*9個,
14. 座椅重心治具(2小,1大),
15 .座椅B柱模擬治具(可調整安全帶上下固定器之鎖附相對位置) x 3 套
16. 模具:肩模x3; 腰模(大)x3(小)x1; 單臀模x2;
17. 標準大型計算機控制柜一套
配置內容: 工業計算機一套, 19”LCD , 美國NI高速數據采集卡, 原裝進口油壓伺服閥, 原裝進口伺服油缸.
18. 電源Power 3?; 380 V 50Hz
19. 四秒內可達 13500N, 九軸可同時到達 (1支獨立動作速度 19.24m/min, 9支同時動作速度 2.34m/min).
三)備品清單: 伺服缸密封圈三套
四.)軟件版本:
1. FOR WINDOWS , 專用軟件, 可以任意分組控制! 軟件升級依客戶需求!
2. 四方鋼加大型號
