ZY-4535電池針刺擠壓試驗機
用途:本機可適用于完成各類型電池的針刺及擠壓試驗,適用于常溫環境溫度下,檢測電池產品外物穿或外力擠壓后可能引發的局部熱失控或內部短路,測試過程中模擬產品在實際使用中,可能承受的外力,以此來評定產品的安全性能,并通過試驗數據,優化產品,可滿足各標準中的單體蓄電池與蓄電池模塊的針刺擠壓試驗要求;
符合標準:GB/T 36276-20XX 、GB/T 36276-2018 、GB/T 36972-2018 、GB/31241-2014、GB/T18287-2013、UL1642 、UL2054-2005 、IEC62133,UN38.3 等
主要技術參數:
最大試驗力:50KN
力值分辨率:0.001kN
力值精度:試驗力>5kN 時,±0.5%
試驗力<5kN 時,±0.05kN
測試行程: 0-300mm(可定制)
行程分辨率:0.001mm
行程精度:±0.5%
測試速度:針刺速度 0.01-25mm/s 任意設置
擠壓速度 0.01-15mm/s 任意設置
速度精度:速度≥1mm/s 時為±0.5%實測值
速度≥0. 1mm/s 時為±1%實測值
速度分辨率:0.01mm/s
測力系統:美國進口高精度傳感器
箱體結構:
內箱尺寸(約):800*800*800MM
內箱使用鋼板加強并形成框式結構,并使用方管加以輔助加強,搭配使用組高強度不銹鋼鉸鏈與試驗箱門連接形成剛性整體,并搭配泄壓裝置,抗爆能力強,可有效防護測試沖擊;
外箱材質冷軋鋼板靜電噴涂處理
機臺左側安裝有∮100mm 測試孔一個,并配相應密封裝置,供通電測試時引線使用。防爆觀察窗口,附帶可拆卸式不銹鋼防撞網
照明系統:試驗箱內部頂部靠觀察窗側安放高亮度照明燈。
自動防爆泄壓裝置:具有防爆泄壓功能,箱體后部安放泄壓門, 當強氣流沖擊時,泄壓門自動打開,減輕爆炸沖擊力,利于沖擊壓力的及時釋放, 避免對設備本體、內部電路及控制系統等帶來損傷。
排氣系統:設備背部安裝有靜音式獨立強制排氣系統及排氣管,當試驗樣品產生煙霧時,可啟動風機并通過管道將煙霧排出;
滅火系統:機器內搭配二氧化碳滅火器,并設有控制接口
可監控:搭配 500 萬像素高清紅外攝像機,觀察電池情況。
測試夾具:配套針刺測試夾具,夾持范圍滿足 1-10mm配套 R75 擠壓頭、平板擠壓頭各 1 套,其他規格可選
測試鋼針:Φ3,Φ5,Φ8,Φ10,長度 150mm(其他可選)
重量:約 950Kg
機器尺寸約:W1200*D1200*H2100mm?
電源:AC220V

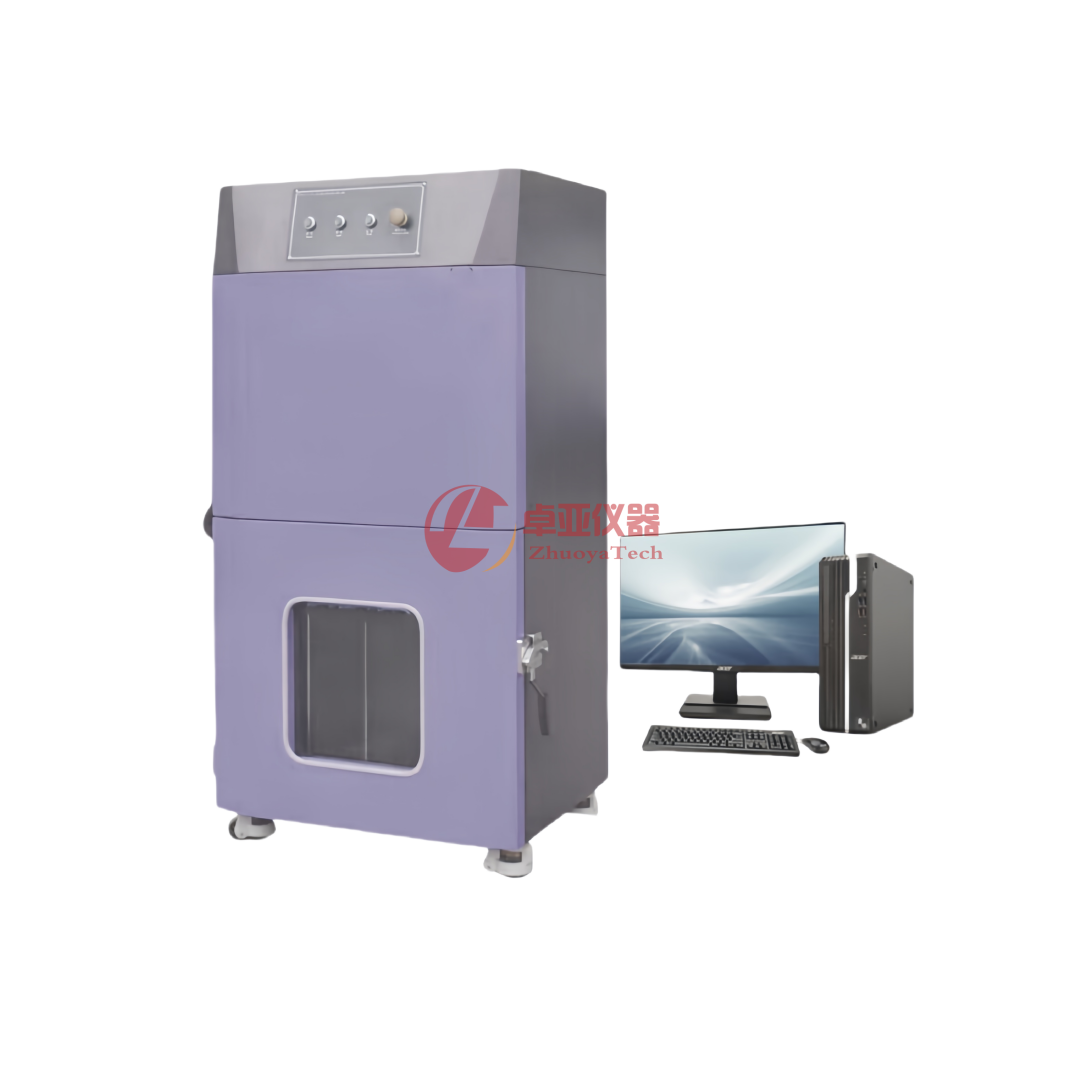

機器外觀圖(以實際為準,圖片僅供參考)
?
?
