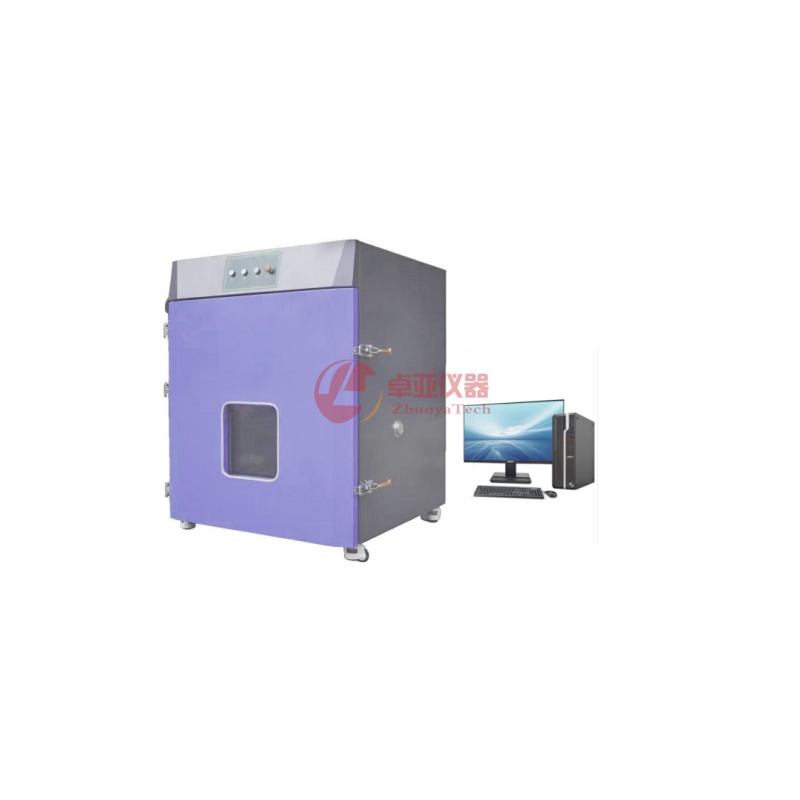

ZY-4533電池短路試驗機
用途:電池單體外部短路測試(室溫)。
符合標準:
GB/T 36276-20XX 電力儲能用鋰離子電池(征求意見稿)
GB/T 36276-2018 電力儲能用鋰離子電池
主要參數:
1.短路試驗 (摘自 GB/T 36276-2018)電池單體短路試驗按照下列步驟進行:
a 電池單體初始化充電;
b 將電池單體正、負極經外部短路 10 min,外部線路電阻應小于5 mΩ;
c 觀察 1h;
d 記錄是否有膨脹、漏液、冒煙、起火、爆炸現象
短路溫度范圍:常溫
內箱材質:SUS304不銹鋼
內箱尺寸(約):800*800*800MM
箱體結構:
內箱使用鋼板加強并形成框式結構,并使用方管加以輔助加強,搭配使用組高強度不銹鋼鉸鏈與試驗箱門連接形成剛性整體,并搭配泄壓裝置,抗爆能力強,可有效防護測試沖擊;
外箱材質冷軋鋼板靜電噴涂處理
機臺左側安裝有∮100mm 測試孔一個,并配相應密封裝置,供通電測試時引線使用。防爆觀察窗口,附帶可拆卸式不銹鋼防撞網
制冷方式:自然冷卻。
照明系統:試驗箱內部頂部靠觀察窗側安放高亮度照明燈。
自動防爆泄壓裝置:具有防爆泄壓功能,箱體后部安放泄壓門, 當強氣流沖擊時,泄壓門自動打開,減輕爆炸沖擊力,利于沖擊壓力的及時釋放, 避免對設備本體、內部電路及控制系統等帶來損傷。
滅火系統:機器內搭配二氧化碳滅火器
短路裝置:采用體積小、高響應速度真空滅弧直流接觸器組
裝置內阻:≤5mΩ
?
