本機適用于手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重復跌落測試

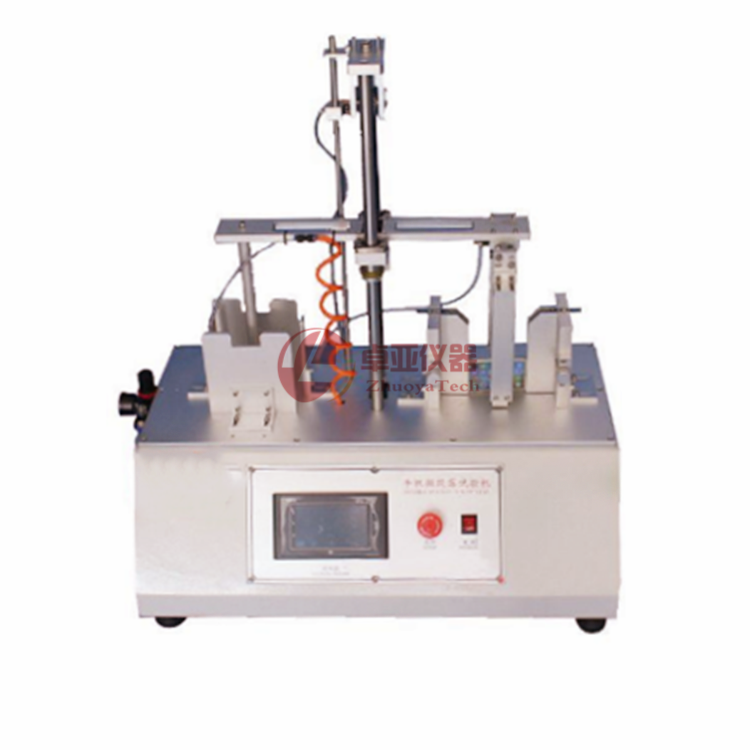

ZY-6210手機微跌落試驗機
用途:
本機適用于手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重復跌落測試
設備原理:
電機帶動上夾具(氣手指)下降將手機夾住,上升,松開氣手指,手機成自由跌落運動,此時雙動氣缸伸縮將手機推至上夾具能夾住之位置,電機帶動上夾具(氣手指)下降將手機夾住,上升,樺開氣手指,手機成自由跌落運動,如此反復直至設定次數。
設備特點:
跌落表面材料:鋁,厚度為12mm。跌落處擋板復位。
提示功能:能設定按鍵次數定值,可自動停止測試。
本機采用日本信濃電機作為手機提起、跌落驅動源,耐久使用;能實現手機等產品反復跌落,以檢測產品由一定高度落下之耐沖擊性;
由于采用氣動元件及專制控制方式,極大地提升測試速度和一致性;采用顯控液晶觸摸式控制屏+PLC可程序設計控制器作動作程控;同時計數,到達設定次數自動停止測試
技術參數:
1、同時跌落手機:2臺
2、 允許試件重量:2kg(max)
3、跌落高度:60-200mm
4、測試速度范圍:6~20次/min5、PLC控制器及觸控式熒幕:1套
6、機器尺寸:W550*H750*D650mm
7、機器重量:約40kg
8、氣源:≥0.5Mpa
9、電源:AC 220V 或指定
備注:制作部分電氣與主體為一體式
主要配置
1、觸控式熒幕1個、PLC1個
2、上升、下降電機1套(SMC)
3、真空吸盤:1個(SMC)
4、真空發生器:1個(SMC)
