全自動插拔力試驗機適用于各種連接器等產品之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用Windows，窗口中文畫面設定，操作簡單方便，且所有數據皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表---等等）。同時，解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題.

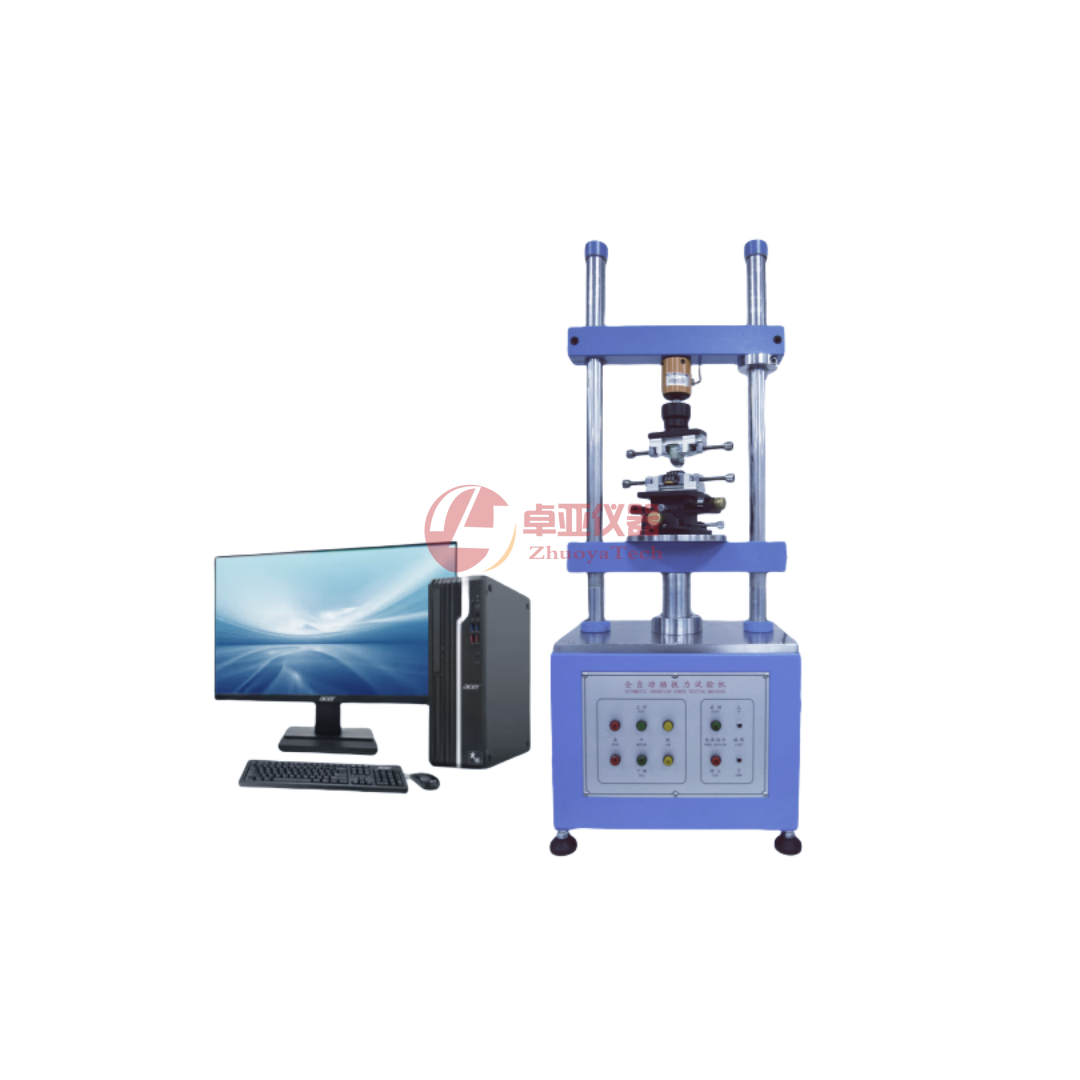

ZY-1220S全自動插拔力試驗機
用途：
全自動插拔力試驗機適用于各種連接器等產品之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用Windows，窗口中文畫面設定，操作簡單方便，且所有數據皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表---等等）。
同時，解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題.
主要測試項目
● 連接器插拔壽命衰減曲線分析的測試
● 連接器單孔插拔試驗 ?????????????????????????● 連接器整排插拔試驗
● 連接器插拔壽命試驗???????????????????? ?????● 連接器單Pin與塑料保持力試驗
● 連接器退Pin試驗? ??????????????????????????● 連接器正向力測試（Normal Force）
● 各種壓縮，拉伸破壞強度試驗????????????????? ● 端子耐荷重試驗
● 端子或連接器阻抗（接觸阻抗測試系統）
技術參數
規定最大荷重 | ? ? 200kg |
最大測定高度 | ? ? 150mm |
最小微調距離 | ? ? 0.01mm |
荷重元精度 | ? ? 0.02% |
測定速度范圍 | ? ? 0～1000mm/min |
X、Y軸移動范圍 | ? ? 0～80mm |
傳動結構 | ? ? 滾珠絲桿 |
驅動馬達 | ? ? 伺服馬達 （日本松下） |
外觀尺寸（約） | ? ? 400mm*340mm*1250mm（W*D*H） |
機臺重量（約） | ? ? 75Kg |
電源 | ? ? AC220V |
機器特點
1、測試條件皆由計算機畫面設定，并可儲存?？捎上吕竭x單勾選設定，或直接輸入數據。（含試驗類別、
?? 測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次
?? 數、暫停時間、每次等候位置、空壓次數）
2、可儲存及打印圖形（荷重–行程曲線圖、荷重衰減壽命曲線圖、檢驗報表）。
3、荷重元超負載之保護功能、可確保荷重元不致?lián)p壞。
4、同時顯示荷重–行程曲線圖及壽命曲線圖。
5、自動荷重零點檢出，并可設定原點檢出荷重值。
6、荷重單位顯示N、lb、gf、kgf可自由切換。
7、機臺采用鋼性結構設計搭配伺服馬達，長時間使用下能確保精度，適合一般引張、壓縮測試、及插拔
?? 力壽命測試。
8、超規格值停止。（于壽命測試時，測試數據超出設定之上下限規格值機器自動停止）。
9、測定專案：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入點電阻值、荷重或行程之
?? 電阻值。
10、曲線圖選樣對比功能；
?
?
