ZY-A2010 ? 二次元手動影響測量儀
一、儀器工作原理
ZY-A2010系列2.5次元手動光學影像測量儀工作原理:被測工件(置于工作臺上)由LED表面光或輪廓光(在底座內)照明后,經變焦距物鏡與彩色CCD攝影機罩殼內攝取被測零件影像,再通過S端子傳送至計算機及顯示器上,軟件在顯示器上產生的視頻十字線為基準,對其進行瞄準測量,通過工作臺帶動光學尺與在X、Y方向上移動,取空間各點坐標值,由轉接卡至計算機,對測量坐標值進行幾何運算,完成各種數據量測工作。適用于機械、手機零部件、電子、電器、模具以及精密五金的檢測和設計開發。
?
二、儀器功能
??? 產品基本幾何元素測量、組合元素測量、幾何元素構造、形位公差評定、逆向工程等,各種報表的輸出,各種產品的檢測。
?
三、儀器特點
??? 1、機臺核心零部件全部采用高端產品,整機經過嚴格規范的組裝和調試,整機經過反復不斷的運行負載測試。
?
2、自準直儀校準機臺機身工作臺裝配工藝,保證機器空間測量高精度。
?
?
?
?
3、高牌號工作臺,經過嚴格熱處理時效,長期使用保證基準面不變形,導軌運行精度穩定。
?
4、采用山東濟南青“00”級花崗石底座、立柱,保證機械系統極高的穩定性。
?
5、采用高精密V型交叉導軌,保證儀器極高的機械精度。
?
6、視頻線接頭加壓處理,長期傳輸圖像穩定、無雪花等異常。
???
??? 7、可實現Z軸非接觸式影像精確測量和平面度測量。
?
?
?
?
?
8、采用高精度無牙光桿傳動,專利技術,傳動永不磨損,運行平穩安靜,不在為傳統絲桿傳動磨損而擔心。
?
?
9、3環8區表面環形光和輪廓光均采用連續可調的LED冷光源,避免造成被測物體的熱變形,使用壽命長。
?
?? ????????????
???????????? ????輪廓光??????????????????????????????????? 表面環形光
?
10、平行輪廓光,邊界更清晰,保證測量精度。
?
??????????????????????? 非平行輪廓光?????????????????? ?平行輪廓光
?
?
?
?
??? 11、1/3"高分辨率彩色CCD,RGB還原性高,高清晰影像效果,白平衡自動調節,高品質畫面,經過特殊處理光源,在大倍率下圖像照度依然明亮,產品顏色失真小,圖像更清晰。
?
??? 12、采用3環8區表面環形光,控制角度廣,兼容量測零件復雜形狀面積更多,亮度軟件控制,產品的每一個細微特征都可撲捉。
?
?
13、高精度Z軸雙V型交叉導軌安裝方式,充分保證Z軸精度。
?
?
?
四、測量軟件簡介
?
主菜單欄 |
?
圖形區 |
數據顯示區域 |
讀數窗口 |
光源控制窗口 |
?
? | ? | ? | ? | ? | ? |
? | |||||
? | ? | ? | |||
? | |||||
? |
?
影像顯示區 |
?
元素顯示區 |
元素命令顯示區 |
狀態欄 |
?
? | ? | ? | ? | ? | ? |
? | |||||
? | ? | ||||
? | ? | ? | |||
? |
?
常用功能區 |
構造元素選擇區 |
測量元素選擇區 |
2D窗口欄 |
用戶程序工具欄 |
圖形區工具欄 |
?
?
?
???
??? 1、全中文界面(語音可選擇)、鼠標直接點擊操作,智能型簡便易學易用。
?
2、對一般幾何測量圓、點、線、面、橢圓、圓弧、槽形、O形環、距離、角度、開云線、閉云線等,可以自動抓取量測數據,精確度穩定。
?
3、測量方法多樣(自動判別測量、采點測量、對比測量、公差對比測量、預置元素等),可以滿足用戶不同需求,大大提高使用的方便性和測量精度。
?
4、測量工件可任意擺放,軟件具有強大的坐標平移、旋轉或重新設置功能。
?
5、可以在影像上對所測元素直接進行尺寸標定,給客戶以清晰、直觀的感覺。
?
6、無論規則與不規則形狀工件只需鼠標框選,圖形自動尋邊找點,進行二維圖形抄數。
?
7、實現DXF格式的輸入和輸出,還可保存BMP圖片以及用戶程序格式。
8、直觀、豐富的報表輸出,Word 、Excel、TXT格式及統計功能。
?
9、實用的SPC模塊。
?
五、靈活豐富的測量功能詳解
?
六、實用的構造功能
?
七、常用功能
?
???
?
1、坐標系平移、坐標系擺正、發送數據到Excel、發送數據到Word、輔助對焦、輔助調光。
???
2、保存坐標系、呼出坐標系、發送數據到AUTOCAD、發送數據到TXT。
?
八、公差
??? 完善的尺寸公差計算能力??稍O(shè)置默認的公差帶。
???
??? 符合國標的形位公差計算能力,能計算形狀公差,真直度,圓、弧的真圓度。
???
位置公差計算包含位置度、平行度、垂直度、傾斜度及同心度﹐對稱度。超差能自動報警,并以紅色警示。
???
??? 1、尺寸公差
??? 尺寸公差帶是最大極限尺寸與最小極限尺寸之間的范圍,即(名義值+上公差)與(名義值-下公差)之間的?? 范圍(在軟件中上下公差均為正值)。測量值落在尺寸公差帶中,則該尺寸合格;測量值落在尺寸公差帶外,測該尺寸不合格。換個說法,越差值=測量值-名義值,如果超差值在上下公差之間,該尺寸合格(不越差);否則該尺寸不合格(超差)。
?
??? 名義值:指理論值。
在元素測量結果顯示區或圖形區選中目標元素,點擊鼠標右鍵,在彈出菜單中選擇“公差”-“尺寸公差”或在測量結果顯示區雙擊選中的元素,彈出下圖。在該對話框尺寸公差頁面中“選中”屬性列:雙擊改變屬性列狀態,為Y時表示考慮上、下公差,N時不考慮上、下公差,然后輸入測量元素的名義值、上公差、下公差,然后按Enter鍵或用鼠標在頁面內任何一地方單擊一下,則軟件會根據測量值自動計算出超差并判斷狀態是OK或NG。
?
尺寸公差對話框最多有尺寸公差,位置度,形狀公差,輪廓度四個頁面,只有對擬合的直線,圓,弧才存在形狀公差與輪廓度頁面。
?
沒有輸入名義值與上下公差時,名義值默認與測量值相同,超差值為0,上下公差默認設置為0.01mm,但用戶可通過參數設置-à用戶偏好設置à公差帶默認設置對話框來設置默認值。
?
??? 2、位置公差
指關聯幾何元素的位置對基準元素所允許的變動全量。兩維位置公差包括定向公差、定位公差。軟件提供平行度,垂直度、傾斜度、同心度,對稱度。
?
定向公差:指關聯向何元素對基準在方向上允許的變動全量。包括平行度、垂直度和傾斜度。
?
定位公差:指關聯幾何元素對基準在位置上允許的變動全量。包括位置度,同心度和對稱度。
?
平行度:直線平行度
?
?
選擇基準直線,輸入名義值,然后點擊計算按鈕,軟件會計算測量值,超差值,并顯示狀態。(垂直度、同心度、對稱度與平行度操作界面一致,操作方法一致)。
?
傾斜度:直線傾斜度
?
?
選擇基準直線,并輸入傾斜角的理倫值(單位為度),輸入名義值,然后點擊計算按鈕﹐軟件會計算出傾斜度的測量值,超差值,并顯示狀態。
?
??? 3、形狀公差
?? 指單一實際幾何元素的形狀所允許的變動全量。包含直線度,真圓度。
?
?
????? 輸入名義值,點擊計算按鈕,則會計算出超差值,并顯示狀態。
?
九、地圖導航功能
1、在圖形區選擇選項卡“地圖”,會出現“地圖”的操作界面 ,點擊按鈕,軟件會彈出起始點和終止點的輸入框 。輸入坐標(更便利的操作是移動機臺直接“讀取”當前位置),點擊“確定”按鈕機臺會自動開始掃描,掃描完成之后,會將地圖全圖顯示在地圖窗口。
2、紅色十字線,表示當前的位置。
3、可在地圖上進行標注,并保存地圖,并可設置標注的顏色。
4、在地圖上雙擊鼠標,則在影像顯示窗口,將顯示鼠標處的圖片,并可在上面測量。
5、掃描完成的地圖可以點擊將地圖保存為圖片格式,也可以點擊打開之前保存的圖片。
十、多種表格格式輸出
將測量結果以不同形式輸出,便于客戶的后期使用。
?
?
?
十一、SPC 輸出
??? 1、通過對數據的采樣、管制、分析,軟件會對生產過程進行評估,并給出相關結果和圖形。
???
??? 2、針對某產品的某一管制特性進行分析,并對滿足不同條件的資料進行分析處理,分析圖形包括以下九種︰
?????
????? (1)平均數全距管制圖;
?????
????? (2)平均數標準差管制圖;
?????
????? (3)中位數全距管制圖;
?????
????? (4)個別值與移動平均值管制圖;
?????
????? (5)直方圖;
????
????? (6)規格與制程標準差管制圖;
????
????? (7)cpk推移圖;
?????
????? (8)制程狀態分析圖;
?
????? (9)單質量制程建議分析圖。
?
?? 3、SPC操作窗口
?
?
?? 4、SPC管制圖
?
?
?
十二、技術參數
?
儀器型號 |
ZY-A2010 |
測量行程 |
200x100x200 |
外形尺寸 |
700x650x950 |
玻璃承重 |
25 |
儀器重量 |
180 |
測量精度 |
X,Y:(3+L/200)μm??? |
重復精度 |
3μm |
光柵尺分辨率 |
0.001mm |
CCD |
1/3"高分辨率彩色攝像機750線 |
鏡頭 |
0.7~4.5X高清晰手動卡位變倍鏡頭 |
放大倍率 |
34~220X |
工作距離 |
92mm |
上光源 |
3環8區表面環形LED冷光源,亮度可調 |
下光源 |
平行光路設計,無極連續可調LED冷光源 |
導軌 |
高精密V型導軌 |
電源 |
220V(AC)? 50Hz |
??? 備注:根據客戶需求,可特殊定制。
ZY-A2010 ??2.5次元手動影響測量儀
?
?
?
?
?
?
?
?
?
?

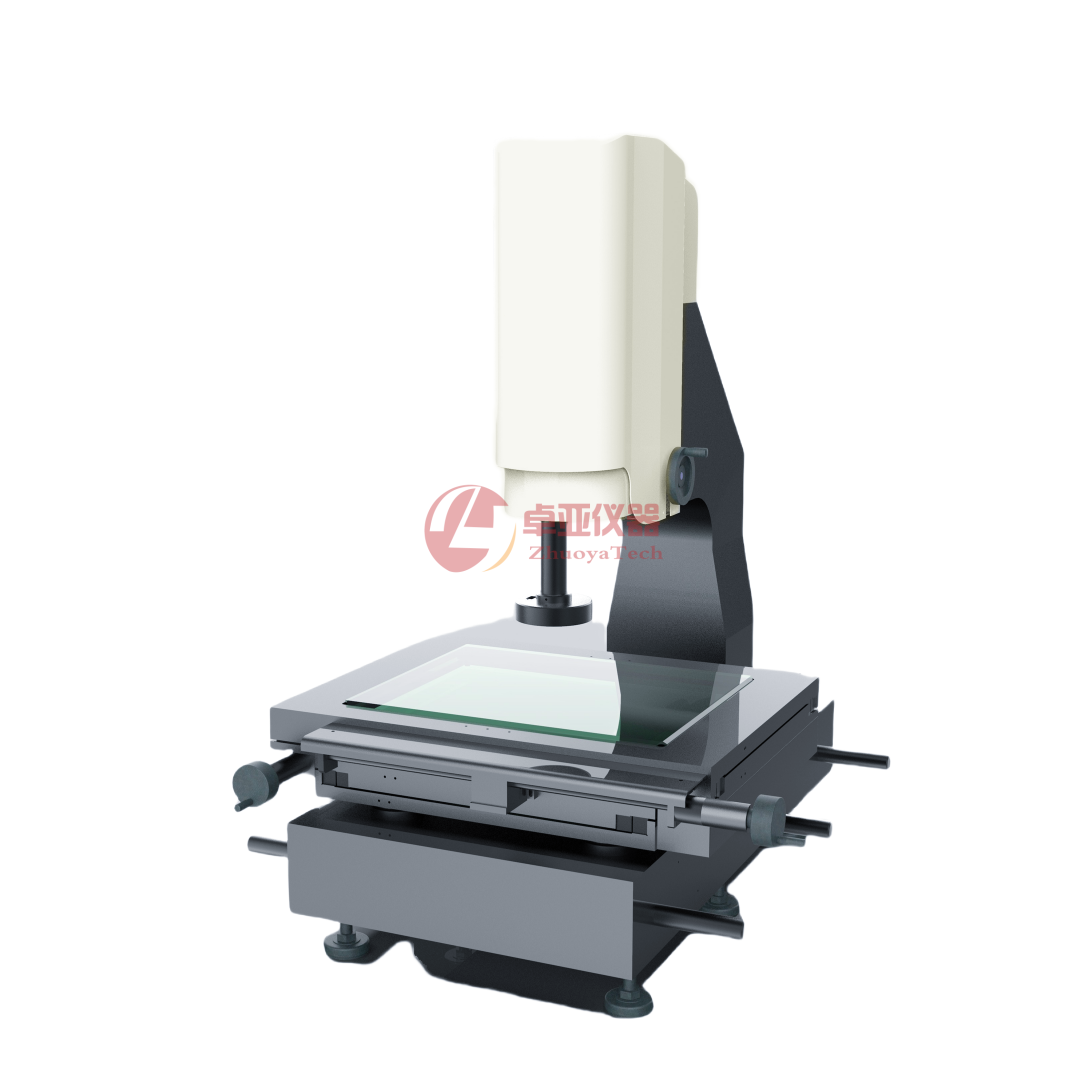

機械外觀圖(供參考):實際到貨為準
