床墊滾壓綜合試驗機(滾壓+壓邊+軟硬度+測高)適合多款床墊耐久性能試驗測試、垂直向下力試驗測試、測量高度 試驗測試、床墊綜合測試。其中耐久性能試驗測試是模擬人類睡眠中不斷的翻滾而設計的機 器，床墊邊部耐久性主要是測試床墊邊部耐久性，滿足各類床墊制造商和標準的要求。用于 判定床墊之品質及使用壽命，嚴格遵守國家標準對于力學測試的要求。適用于強力彈簧床 墊、普通彈簧床墊、泡沫床墊、棕纖維彈性床墊等。
ZY-7218床墊綜合性試驗機，床墊滾壓綜合性試驗機
用途：
床墊滾壓綜合試驗機(滾壓+壓邊+軟硬度+測高)適合多款床墊耐久性能試驗測試、垂直向下力試驗測試、測量高度 試驗測試、床墊綜合測試。其中耐久性能試驗測試是模擬人類睡眠中不斷的翻滾而設計的機 器，床墊邊部耐久性主要是測試床墊邊部耐久性，滿足各類床墊制造商和標準的要求。用于 判定床墊之品質及使用壽命，嚴格遵守國家標準對于力學測試的要求。適用于強力彈簧床 墊、普通彈簧床墊、泡沫床墊、棕纖維彈性床墊等。
符合標準：QB/T 1952.2—2011 EN 1957-2012 ASTM 1566-014（QB/T1952.2-2011與EN1957-2012測試方法基本上一致）
技術參數：
測試床墊最大尺寸：2200*2000mm(長*寬）
QB/T 1952.2—2011）要求滾筒一個:直徑300mm×1000，有效負載: 1400 ± 7 N
(ASTM 1566-09)要求六角滾筒一個:（邊長250mm×6），有效負載: 109± 4KG
（QB/T 1952.2—2011）滾壓距離: ± 250 mm（合計500mm）
(ASTM 1566-09)滾壓最大距離設定：500～1700mm
A六邊形滾筒參數：
六邊形滾筒長度：36±3in(915±75mm)
六邊形滾筒重量：240±10Lb(109±4、5kg)
六邊形滾筒對邊距離：17±1in(430±25mm)
測試距離: ASTM 1566 最大床墊寬度，最小為床墊寬度的 70 %或 38in ( 965mm)，取較小
值；BS EN 1957，床墊中間的 250 毫米；
B圓形滾筒參數：
圓形滾筒長度：1000mm
圓形滾筒重量：1400N
圓形滾筒直徑：300mm
滾動速度：20±2 次/min
試驗速度: 小于 20r/min（可調）
測力裝置精度≤1%，尺寸裝置精度＞1mm，加載塊位置偏差為±5mm
運行精度：±0.1mm
滾筒材質：電工木材料
馬達:日本松下伺服馬達
測試臺面材質：不銹鋼
可以測試床墊高度：50mm---600mm 可以調節
高度測試：把床墊水平放置在平板上，通過圓形墊塊在測量位置，以（100±20）mm/min
的速度，垂直向下施加 4N 的力，此時圓形墊塊測量下表面與平板的距離為床墊的店面高
度
電源、功率：AC2201V 50HZ 單相。 約 2.2KW

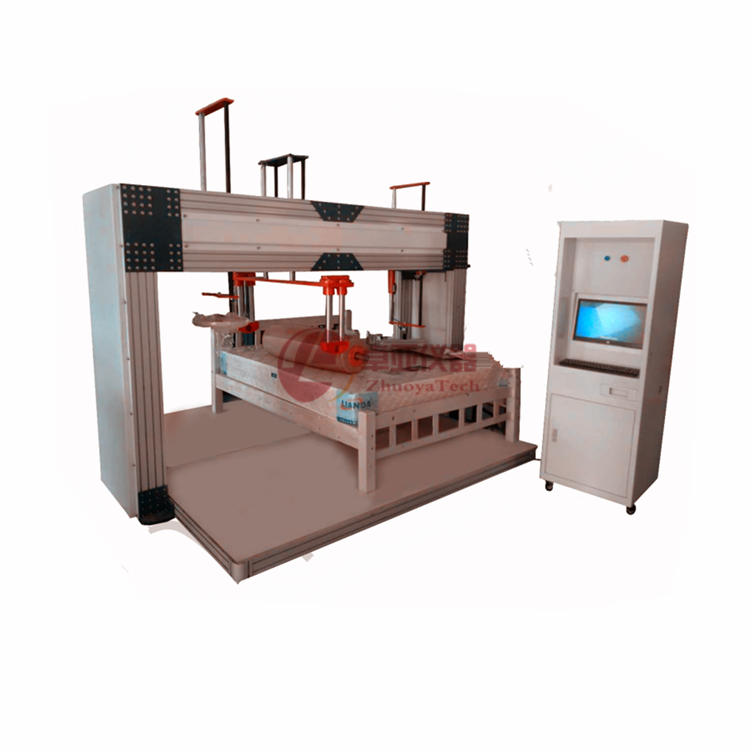

機器外觀圖（以實際為準，圖片僅供參考）
加載試驗：
采用滾壓耐久性試驗機進行試驗，試驗前調整輥筒裝置處于加載區域的中心線，驅動裝置
沿水平方向施加力量，輥筒在距床墊中心線 250mm 的兩側區域內沿中心軸的垂直方向做往復 運動，每次加載包括往復各一次，在試驗期間應采用適當?shù)姆椒▽Υ矇|進行固定，防止床墊移動。
試驗裝置：
滾壓耐久性試驗主要由輥筒和驅動裝置兩分部分組成，輥筒可在床墊表面做相對 水平運
動，筒表面應堅硬，光滑，無刮痕及其它表面缺陷。耐久性試驗機應在靜 態下可通過輥筒
對床墊表面施加 1400±7N 的力，輥筒可繞其中心軸自由轉動并保 持平衡。在轉動過程中
輥筒貼合在床墊表面上，在規定的區域循環滾動加載施力，并能在床墊表面床墊的滾壓變形
上下浮動，其加載頻率應為 16±2 次/min。
測試墊面高度主要技術參數：
測量墊塊：測量表面為平整光滑的剛性圓柱體
測量墊塊直徑：100mm,倒角 R10
墊塊施力速度：100±20mm/min
垂直向下力：施 4N 力，此時圓形墊塊測量表面下表面與平板距離為床墊的墊面高度
測量高度：床墊初始墊面高度,進行 100 次，29900 次耐久試驗后，分別測其墊面高度
儀器特點：
數據保護：斷電自動保存(斷電后數據可自動保存)
觸摸屏控制：數據顯示，功能強大化、智能化
邊部耐久性試驗部分采用懸臂式機械結構，運用氣動加載傳動件，提高了整機機械強度
和剛度，增加了使用壽命和檢測數據的精確度，有效地降低了運行噪聲完美結構設計低能低噪音。
