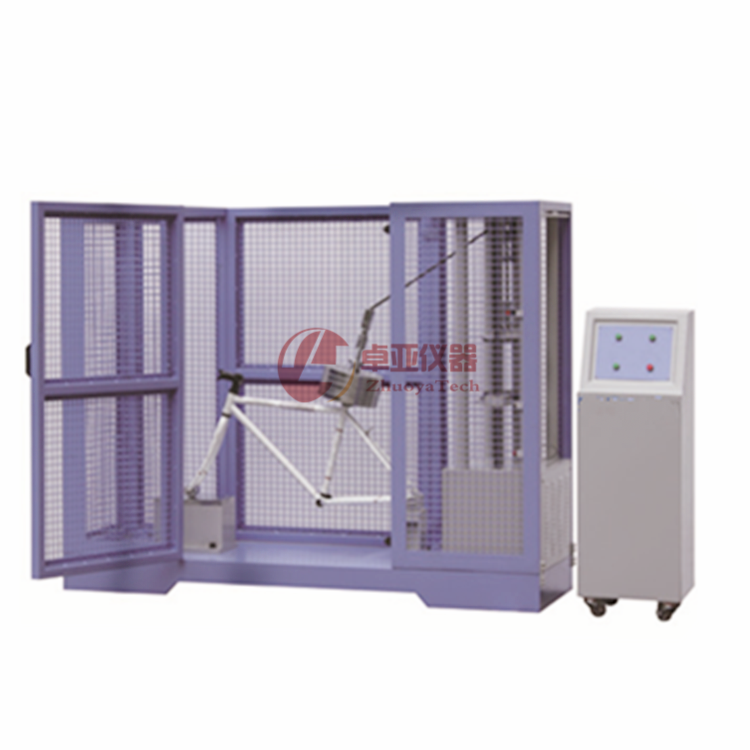

ZY-2713車架摔落試驗機
用途:
本試驗依據車架/前叉/滾筒之裝設方式實施,試件以后軸裝接點為圓心在垂直面上自由轉動,前叉支撐在一個平面鐵臺上,使車架位于正常位置,座墊直管上固定一個配重體固定,使其重心落于直管軸線,并高于座墊橫管表面75mm,而自橫管軸線量起,轉動車架使配重體之重心轉至后軸的垂直正上方(或另設摔落高度),然后讓車架自由向前落下而撞擊鐵座之上,做重復試驗以求取兩次之沖擊。
技術參數:
1.依據標準: ISO 26-2, JIS D9401, GB3565
2.座管負荷: 成人,童車70kg;嬰幼車30kg
3.車架摔落高度: 成人300mm;童車,嬰幼車250mm
4.摔落高度設定方式: 電動控制(依據測試要求設定)
5.高度標示尺: 可依試件組合高度調整零點標示
6.上下限動裝置: 升降上限,下限保護開關及定位設定
7.摔落觸發: 采用電磁離合裝置觸發
8.外形尺寸(WxDxH): 主機200cm×70cm×175cm
9.重量(約):260kg
10.電源: 1∮,AC220V,15A(或依國別指定)
11.氣源需求(客戶需自備): 需備穩定7Kg/cm2之干燥氣源
