本機廣泛應用于薄膜、FPC、膠帶、橡膠、樹脂、塑膠、金屬棒材、金屬管材、金屬板材和金屬異型材及複合材料的力學性能試驗

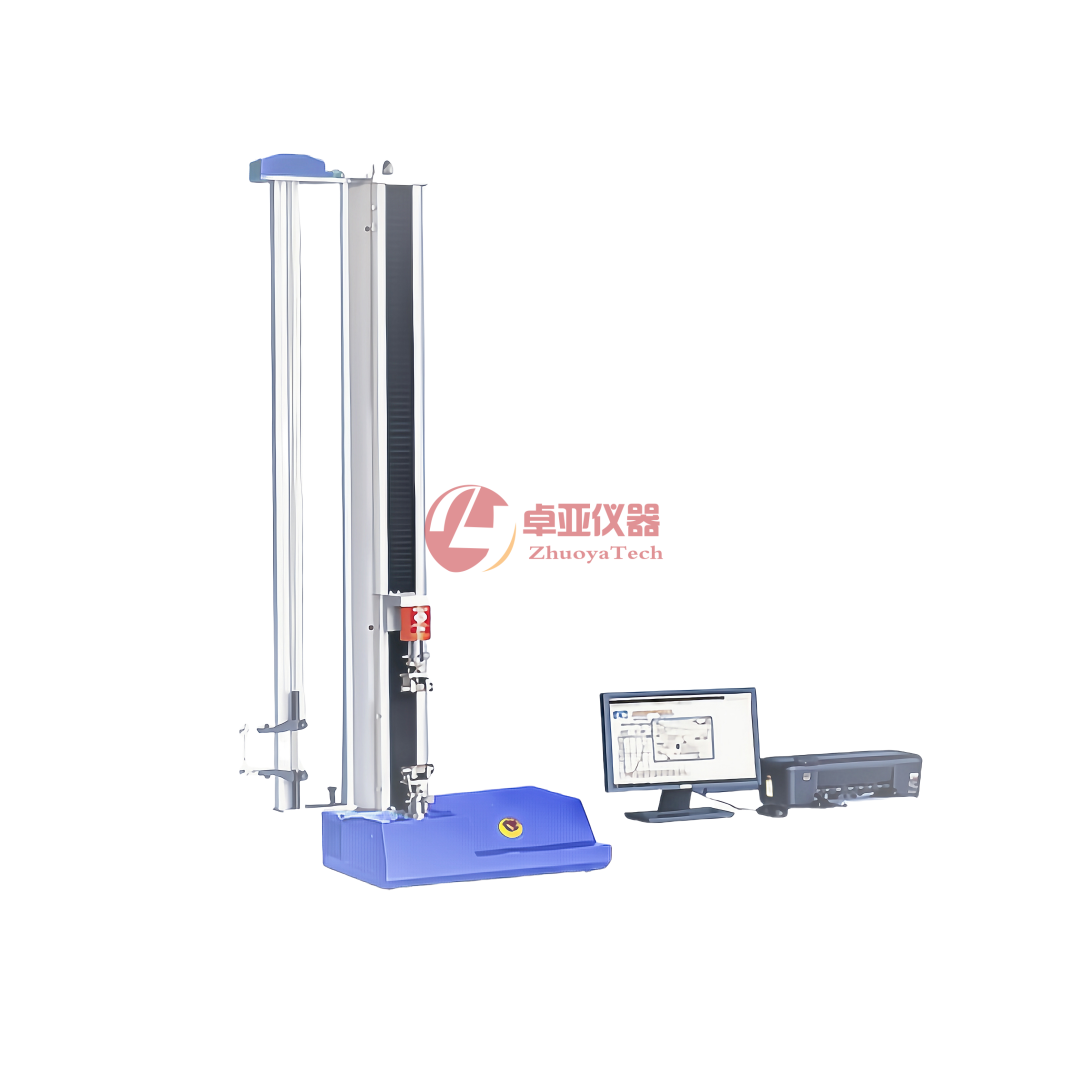

ZY-9100DC 伺服控制電腦單柱拉力機試驗機
符合標準:GB/T16491-2008,GB/T228-2002,HG2369-92等製造標準;
用途:本機廣泛應用于薄膜、FPC、膠帶、橡膠、樹脂、塑膠、金屬棒材、金屬管材、金屬板材和金屬異型材及複合材料的力學性能試驗
主要技術指標
最大試驗力:200KG(500KG內可選)試驗機力值測量精度:0. 5級??
拉伸試驗空間:600mm/800mm??
試驗力負荷測量范圍: 0.2%—100%FS
試驗力示值解析度:最大試驗力的1/500000
變形示值誤差精度:示值的±0.25%以內
變形測量范圍: 0.2%-100%FS
變形分辨力:最大變形的1/250000
位移測量精度:示值的±0.5%以內
試驗力控速率調節范圍:0.05%-5%FS/S
控制精度:速率≥0.05%FS/S時,爲±0.5%以
試驗變形參數:速率≥0.05%FS/S時,爲±0.5%設定值以內
橫梁位移參數:速率<0.01mm/min時,設定值的±0.1%以內
速率≥0.01mm/min時,設定值的±0.2%以內
恒力、恒變形、恒位移參數:恒力、恒變形、
恒位移控制范圍:0.5%-100%FS
恒力、恒變形、恒位移控制精度:
a. 速率≥5%FS時,設定值的±0.1%以內
b. 速率<5%FS時,設定值的±0.1%以內
電機功率 0.37KW
速度精度:0.01~500mm/min
重量:約 125Kg?
機器尺寸約:W520*D640*H1620mm??
電源:AC220V 50Hz?
軟體說明
應力應變范圍自動切換,測試速度自動變換,測試完成自動返回
具有過載,過流,過壓,欠壓,過速,行程限位等多重保護。
資料結果由目前國標通行之水晶報告格式導出。
軟體作業系統語言:簡體中文或英文。
力量、位移、應力等各種單位可視測試所需進行標定。
控制板:採用自主研發之32位ARM晶片進行測控,優于行界16位DSP處理技術,高分辯率:1/500000
軟體特點:
1.高精度:±0.25%,高分辯率:1/500000,為業界最高;
2.可編程式控制制:實現荷重、位置、變形、時間等閉環控制;
3.採用PHILIPS 32位元ARM晶片,優于業界DSP處理技術;
4.即時採集、刷新曲線并記錄測試資料,多種Report(包含EXCEL)輸出列印等;
曲線種類:
荷重-位移,荷重-時間,位移-時間。
應力-應變,應變-時間,應力-時間。
測試結果:
力量最大值,力量最小值,斷裂值,上下屈服強度、抗拉強度、抗壓強度、彈性模量、延伸率、剝離區間最大值、最小值、平均值、剝離力、剝離強度、伸長率、斷裂伸長量、斷裂應力等。?
常見測試方案:(普通顯示值及計算值)拉伸、剝離、壓縮、撕裂、彎曲、剪切等測試
